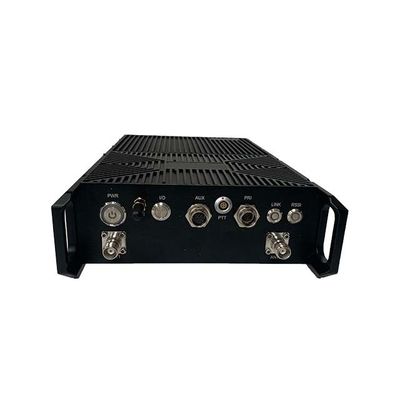

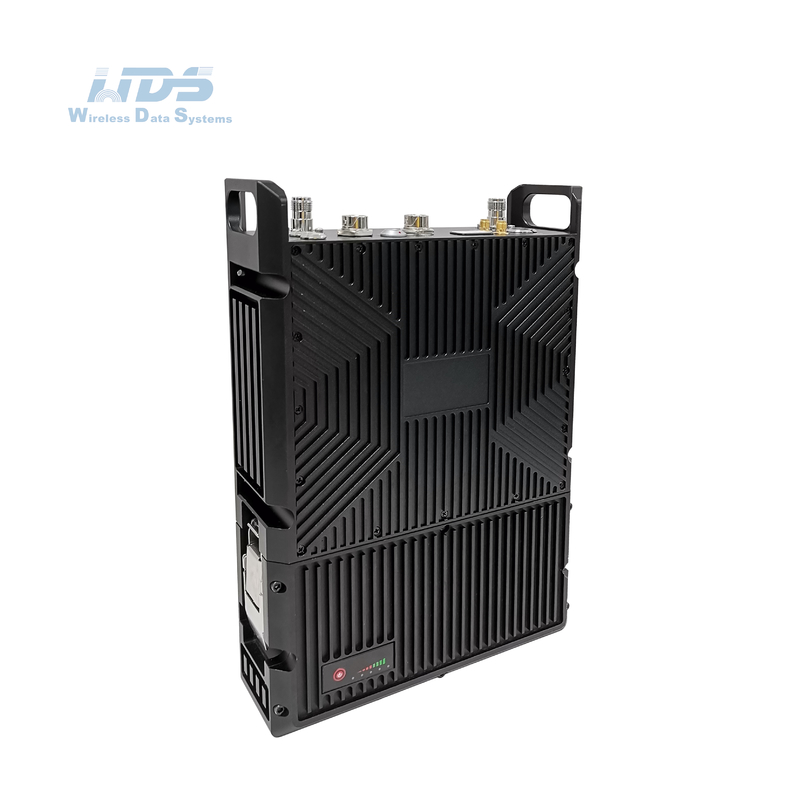

Réseau de radio-NBmesh série de bande étroite sans fil Réseau de radio de sac à dos

La radio/module maillé à bande étroite de la série NBmesh convient aux scénarios de réseau distribué où le débit de service n'est pas élevé, la distance de transmission est longue et la portée de transmission est basée sur le relais multi-sauts. La topologie est un réseau multi-sauts, composé de plusieurs nœuds de distribution. La structure est compacte, légère, avec une conception à une seule carte, pratique pour les utilisateurs à intégrer dans divers types d'équipements terminaux, afin d'obtenir une transmission de données stable et fiable sur de longues distances.
Caractéristiques :
1. Relais multi-sauts, mise en réseau efficace
2. Basse vitesse, haute sensibilité
3. Fréquence des bandes UHF/L/S
4. Puissance RF de 2/4/10/20 Watts
5. Port série / Port réseau, Voix/localisation
6. Sauts de fréquence intelligents
La radio/module maillé à bande étroite de la série NBMesh prend en charge le routage dynamique point à point, point à multipoint et multipoint à multipoint, la transmission de données sans fil par relais multi-sauts, utilisé dans les essaims de drones, le commandement de contrôle de tir armé, le commandement de communication d'urgence, la communication maritime de formation de navires, la communication de réseau auto-organisé de prévention des incendies de forêt.

Performance :
1. Longue distance de transmission, forte capacité anti-brouillage
2. Adaptabilité à l'environnement mobile
3. La couche application prend en charge toutes sortes de terminaux d'application de port série/port réseau
4. Prise en charge du déploiement rapide, du changement dynamique de la topologie du réseau, de l'auto-organisation sans mise en réseau centrale et du transfert multi-sauts
5. Sensibilité de réception jusqu'à -117dBm@250KHz BW
6. Capacité de transmission de données adaptative, qui peut sélectionner de manière adaptative le mode de modulation et le mode de codage en fonction des changements environnementaux, et effectuer une transmission de débit de données adaptative
7. Capacités de mise en réseau flexibles et efficaces, prennent en charge le protocole TDMA à créneaux temporels dynamiques, le protocole CSMA, les scénarios de service de mesure et de contrôle centralisés avec plus de 6 sauts et les services vocaux
8. Pas besoin de configurer l'adresse IP et le pilote, compatibilité transparente avec les protocoles TCP et UDP de niveau supérieur, peut réaliser une interaction transparente de la voix, des fichiers et d'autres données

Spécifications de la radio maillée à bande étroite NBMesh

Plateforme SDR, Forme d'onde	9363+7Z020, MANET de réseau mobile
Technologie MIMO	Codage espace-temps, diversité de réception, formation de faisceau TX / RX
Fréquence (70M-6GHz personnalisable)	UHF(360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz)/ Bande L(1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz)/ Bande S(2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz)/ Bande C(4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0*GHz)
Largeur de bande du canal	250k/500k/1MHz (Double antenne), 400kHz (Antenne unique)
Sensibilité	-117dBm@250KHz
Mode de modulation	BPSK/QPSK/16QAM (Adaptatif), OFDM (Double antenne)/SCFDE (Antenne unique)
Débit de données aéroporté (Antenne unique/ Double antenne)	50-250kbps@250kHz (Double antenne) 125-500kbps@500kHz (Double antenne) 250-1000kbps@1MHz (Double antenne)
Mode multi-accès	CSMA/TDMA
Canal RF	1Tx+1Rx/2Tx+2Rx, TDD/FDD
Puissance d'émission	10Watts x2 20Watts x2
Un seul saut Distance de communication	30-100 km (LOS), 1-30 km (zone urbaine)
Mode de fonctionnement	Point à point/Point à multipoint/Multipoint à multipoint, Routage dynamique/Relais multi-sauts, Étoile/Ligne/Réseau/Hybride
Connecteurs	Port série (bidirectionnel point à point, unidirectionnel point à plusieurs)/Port réseau (unicast, multicast, diffusion)/Voix, Localisation (diffusion)
Délai d'un seul saut	7 mS en moyenne (1 MHz BW)
Cryptage	DES, AES128/256, SNOW3G/ZUC en option, cryptage par puce/carte TF personnalisé ou machine de cryptage externe
Mode anti-brouillage	Sélection manuelle des canaux par balayage du spectre, sélection de fréquence intelligente améliorée en bande complète (conscience du spectre)/Saut de fréquence adaptatif en bande complète FHSS/Mode itinérance en option
Local/ Gestion à distance	Fréquence de fonctionnement, largeur de bande du canal, ID du réseau, paramètres de puissance d'émission et autres, balayage du spectre, affichage en temps réel et enregistrements statistiques de la topologie du réseau, force du champ de liaison rapport signal/bruit, trafic de téléchargement et de téléversement, distance des nœuds, carte électronique GPS/Beidou, surveillance de la température/tension/brouillage, mise à niveau du logiciel. Silence et réveil à distance en option
Autres	Le temps de démarrage est inférieur à 28 secondes, et le temps d'accès/de mise à jour/de basculement du réseau est inférieur à 1 seconde. Il n'y a pas de limite à la capacité utilisateur d'un seul système (256 nœuds ou plus) et au nombre de sauts dans les réseaux Mesh (Données 15+ sauts, voix 10+ sauts, vidéo 8+ sauts). La perte de débit de transmission totale pour plus de trois sauts est inférieure à 70%. Suivi automatique de la porteuse, adapté à un écart de fréquence Doppler de ±6kHz, prend en charge la communication mobile à des vitesses supérieures à 7200 kilomètres par heure (6 Mach, 2000 mètres par seconde).
Taille du réseau/ Capacité multi-sauts	Un seul réseau de plus de 256 nœuds/15 sauts
Température de fonctionnement	-40ºC ~+80ºC
Niveau de protection	IP66, IP67/IP68 Personnalisé
Tension/Consommation d'énergie	18-32VDC/Fonctionnement 3-6A/Veille 0.7-0.9A@16.8V, 10Watts x2 18-32VDC/Fonctionnement 6-7A/Veille 0.7-0.9A@20V, 20Watts x2
Sélection de l'alimentation	Alimentation par batterie Twist-Lock ou câble principal
Piles	10-12/6-8 heures pour une batterie au lithium polymère de 427/213Wh (radio sac à dos)

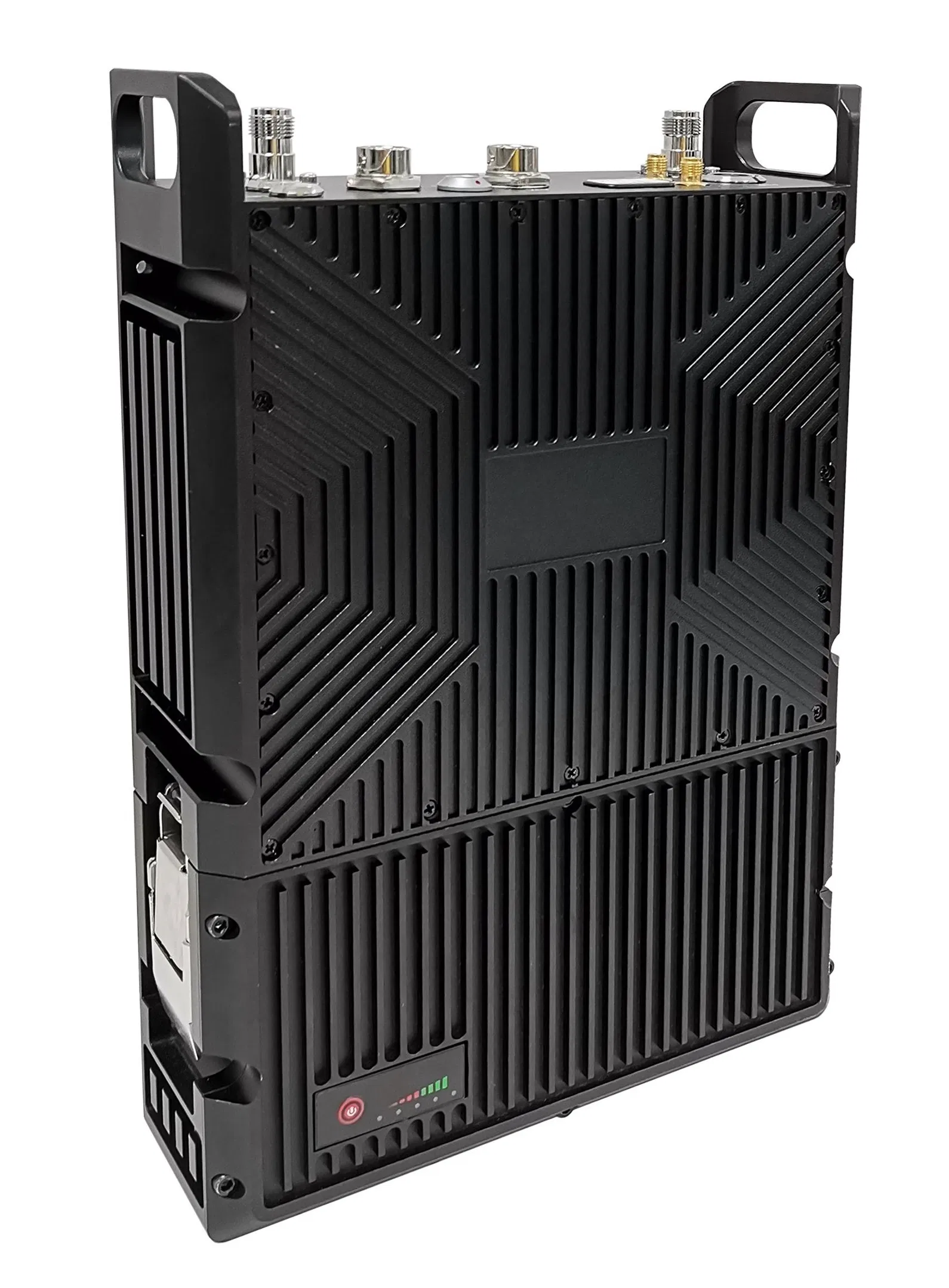

Dimensions/Poids	22.9x18.9x6.2cm/3.86kg, avec batterie 22.2V/213Wh Double antenne Sac à dos
Installation/Couleur	4 trous de montage/Noir, Gris fer, Vert armée en option
Interface de base	2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, Entrée CC
Appuyer pour parler/ Interface auxiliaire	MIC, SP, PTT, GND, RS485/422, USB2.0 OTG
Extension réseau en option	Routage réseau public/4G LTE, intégration WB-NB, Fibre, Satellite
Indicateur d'état de la liaison	Rouge fixe - Le réseau n'est pas connecté Rouge clignotant - Démarrage/non connecté au réseau Vert fixe - Le réseau est connecté Vert clignotant - PTT vocal est en panne
Indicateur de liaison RSSI	Vert fixe - La qualité de la liaison est excellente Bleu fixe - La qualité de la liaison est bonne Jaune fixe - La qualité de la liaison est moyenne Violet fixe - La qualité de la liaison est légèrement moins bonne Rouge fixe - La qualité de la liaison est mauvaise ou la liaison est en panne
Interface de gestion/ Interface de contrôle	Gestion de réseau basée sur le Web/GUI, API pour l'interface de développement secondaire/SNMP



             Topologie du réseau en étoile I                         Topologie du réseau en étoile II                          Topologie du réseau en étoile III
