| Général |
| Plateforme SDR, Forme d'onde |
9361+7Z030/7Z035 ou 7Z100, Réseau mobile MANET+MIMO |
| Technologie MIMO |
Codage espace-temps, diversité de réception, formation de faisceau TX/RX, multiplexage spatial |
| Sensibilité de réception |
-103dBm@5MHz BW |
| Bande passante du canal |
1,25/2,5/5/10/20MHz, réglage 30/40MHz ; Prend en charge la transmission et la réception avec différentes largeurs de bande de canal, réalisant une large bande et une bande étroite mixtes ; Agrégation de porteuses 80MHz (double antenne avec deux fréquences de 40MHz+40MHz pour l'émetteur-récepteur) en option |
| Débit de données |
1-130Mbps (20MHz BW)/252Mbps (40MHz BW)/350Mbps (40MHz+40MHz d'agrégation de porteuses) Adaptatif, QoS |
| Mode de modulation |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptatif (réglage fixe en option) |
Puissance de sortie RF
(Prise en charge TPC, contrôle de la puissance de transmission, réglable de 1dBm) |
10Watts×2
20Watts×2
40Watts×2 |
Saut unique
Distance de communication |
100-300 KM (LOS), 1-30 KM (zone urbaine) |
| Mode |
Point à point/point à multipoint/multipoint à multipoint distribué sans centre, couche 2 ou 3 du routage dynamique, relais multi-sauts, étoile/ligne/réseau/hybride |
| Délai d'un seul saut |
En moyenne 10 mS (20 MHz BW) |
| Cryptage |
DES, AES128/256, SM4, SNOW3G/ZUC en option, cryptage par puce/carte TF personnalisé ou machine de cryptage externe |
| Mode anti-brouillage |
Sélection manuelle des canaux par balayage du spectre/Sélection intelligente de fréquence améliorée en bande complète (conscience du spectre)/Saut de fréquence adaptatif en bande complète FHSS/Mode itinérance, anti-interférence multi-niveaux |
| Gestion locale/à distance |
Fréquence de fonctionnement, largeur de bande du canal, ID du réseau, paramètres de puissance de transmission et autres, balayage du spectre, affichage en temps réel et enregistrements statistiques de la topologie du réseau, force du champ de liaison, rapport signal/bruit, trafic de téléchargement et de téléchargement, distance des nœuds, carte électronique de positionnement GPS/BD/GLONASS, température/tension/brouillage Surveillance, mise à niveau du logiciel. Silence et réveil à distance en option |
| Autres |
Le temps de démarrage est inférieur à 28 secondes, et le temps d'accès/de mise à jour/de basculement du réseau est inférieur à 1 seconde
Il n'y a pas de limite à la capacité utilisateur d'un seul système (256 nœuds ou plus) et au nombre de sauts dans les réseaux Mesh (Données 15+ sauts, voix 10+ sauts, vidéo 8+ sauts).
La perte de bande passante totale pour trois sauts et plus est inférieure à 70 %. Suivi automatique de la porteuse, adapté à un écart de fréquence Doppler de ±6 kHz, prend en charge la communication mobile à des vitesses supérieures à 7 200 kilomètres par heure (6 Mach, 2 000 mètres par seconde) |
| Bandes(70M-6GHz/Uper C-X-Ku personnalisable. Même fréquence ou fréquence différente de TDD, 2T2R en bande unique ou 1T2R en double bande) |
| BANDE |
Gamme de fréquences |
| VHF/UHF |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| Bande L |
1,0-1,2/1,1-1,3/1,3-1,5/1,5-1,7/1,6-1,8, 1,0-1,5/1,1-1,6/1,2-1,7/1,3-1,8/1,6-2,3/1,7-2,4/1,8-2,2*GHz |
| Bande S |
2,0-2,2/2,2-2,4/2,3-2,5/2,5-2,7/2,7-2,9/3,2-3,4/3,4-3,6/3,6-3,8, 1,9-2,7/2,0-2,7/2,1-2,7/2,7-3,6*GHz |
| Bande C |
4,4-5,0/5,25-5,85, 4,2-5,2/5,5-6,0/6,4-7,2*GHz |
| |
(Remarque : la puissance RF, les dimensions, le poids sont différents) |
| MIIT |
336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz |
| Environnemental |
| Température de fonctionnement |
-40 °C ~+80 °C |
| Niveau de protection |
IP66,IP67/IP68 Personnalisé |
| Mécanique |
| Taille/Poids |

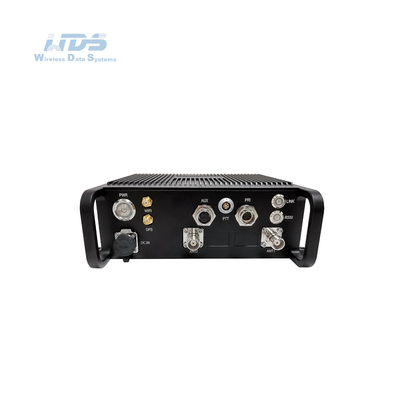

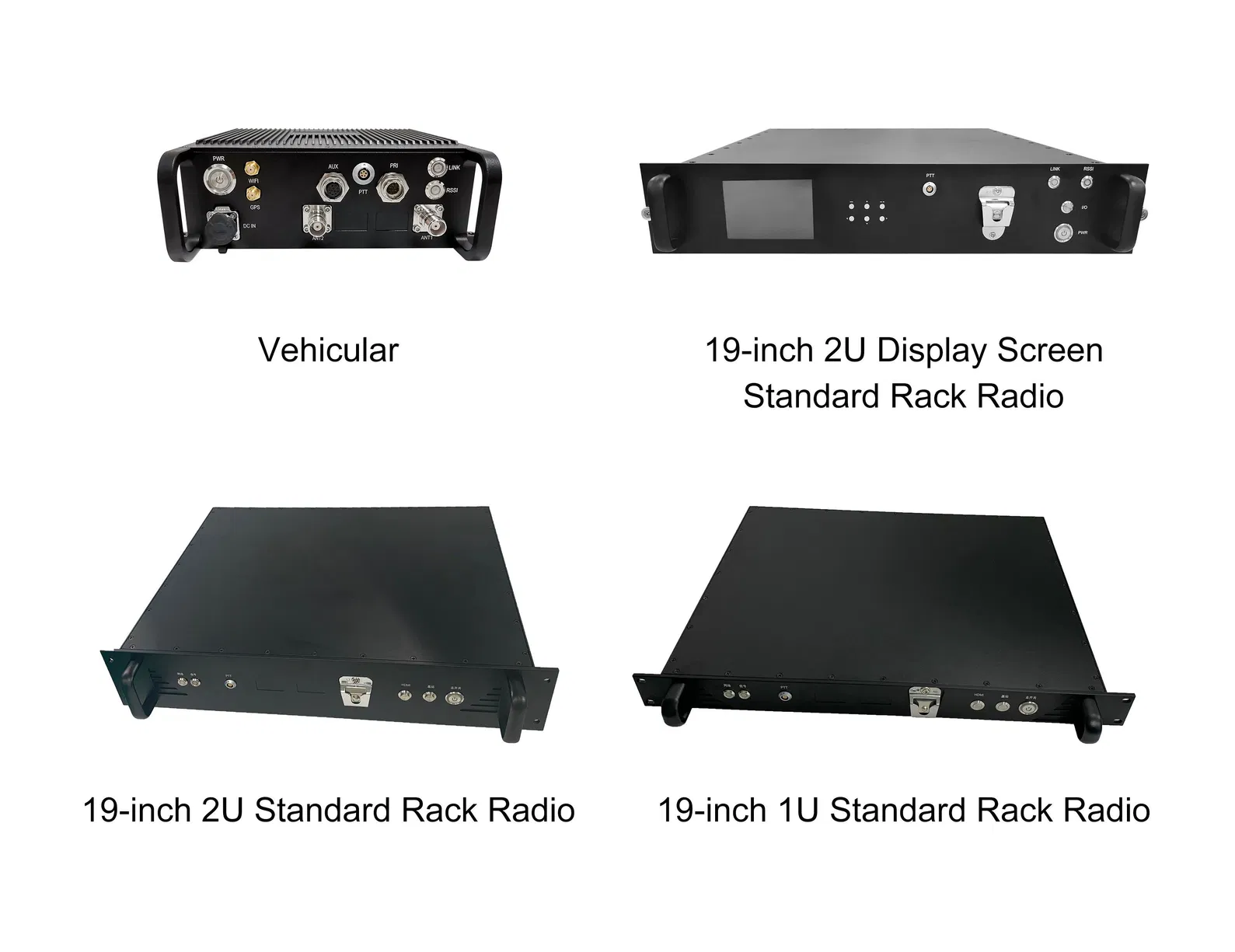

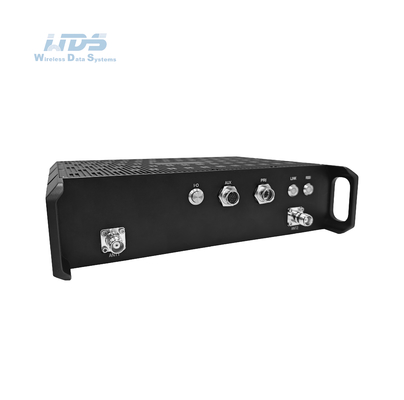

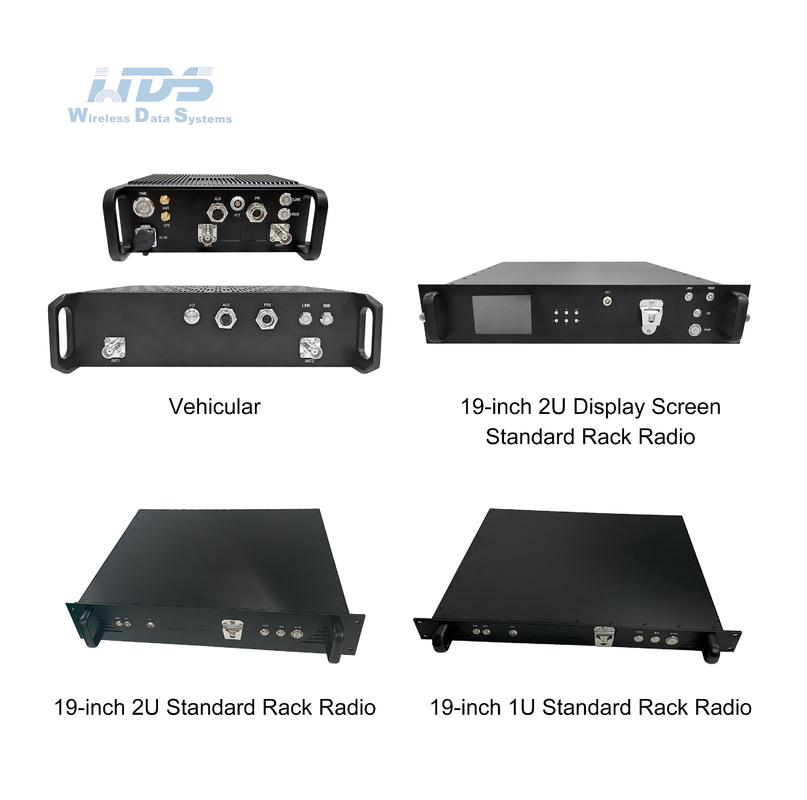

19,1x18,6x6,3 cm/2,16 kg (10 W×2/20 W×2)
25,8x21,3x6,5 cm/3,95 kg (40 W×2)

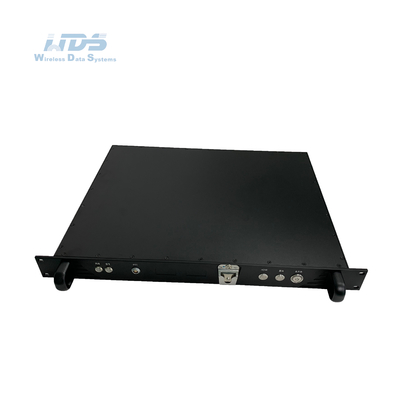

48,2x42x4,5 cm/3,9 kg (radio rack standard 1U 19 pouces)

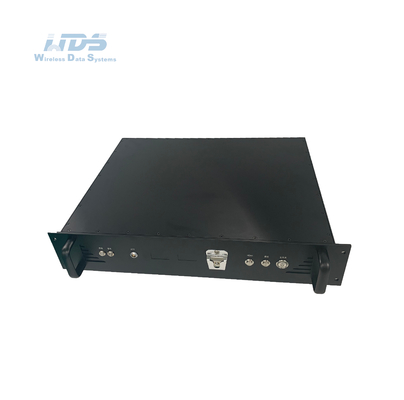

48,2x42x8,8 cm/5,4 kg (radio rack standard 2U 19 pouces)

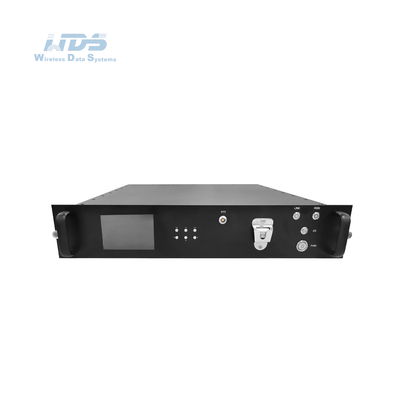

48,2x42x8,8 cm/5,9 kg (radio rack standard 2U avec écran d'affichage 19 pouces) |
| Installation/Couleur |
4 trous de montage/Noir, Gris fer, Vert armée en option |
| Alimentation |
| Tension d'alimentation |
18-24 VDC (10 Watts×2)
18-36 VDC (20 Watts×2/40 Watts×2) |
| Consommation d'énergie |
Fonctionnement 3-6A/Veille 0,7-0,9A@24V (10 Watts×2)
Fonctionnement 6-7A/Veille 0,7-0,9A@24V (20 Watts×2/40 Watts×2) |
| Sélection d'alimentation |
Câble principal |
| Interface |
| Interface de base |
2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WiFi AP, GPS/BD, RS232/TTL (UART), Sbus/Bluetooth, 1,2-230,4 Kbps, entrée CC |
| Push to talk/Interface auxiliaire |
MIC, SP, PTT, GND, RS485/422, USB2.0OTG |
| Extension réseau |
Routage réseau public/4G LTE, intégration WB-NB, fibre, satellite |
| Extension vidéo |
Faible latence HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Indicateur d'état de la liaison |
Rouge fixe - Le réseau n'est pas connecté
Rouge clignotant - Démarrage/non connecté au réseau
Vert fixe - Le réseau est connecté
Vert clignotant - PTT vocal est désactivé |
| Indicateur de liaison RSSI |
Vert fixe - La qualité de la liaison est excellente
Bleu fixe - La qualité de la liaison est bonne
Jaune fixe - La qualité de la liaison est moyenne
Violet fixe - La qualité de la liaison est légèrement moins bonne
Rouge fixe - La qualité de la liaison est mauvaise ou la liaison est désactivée |
Interface de gestion/
Interface de contrôle |
Gestion de réseau basée sur le Web/GUI, interface de développement secondaire API/SNMP |
