| Généraux |
| Plateforme DTS, forme d'onde |
9363 ou 9361+7Z020, réseau mobile MANET |
| Technologie MIMO |
Codification espace-temps, réception de la diversité, formation de faisceau TX/RX |
| Faites preuve de sensibilité |
-103 dBm@5MHz BW, -117 dBm@250KHz |
| Largeur de bande du canal |
1.25/2.5/5/10/20MHz haut débit, 250k/500k/1MHz réglage à bande étroite |
| Taux de données |
1-70Mbps ((20MHz BW) haut débit, 50-1000kbps haut débit étroit Adaptif, QoS |
| Mode de modulation |
L'équipement doit être équipé d'un dispositif de réglage de la fréquence d'écoulement de l'électricité. |
Puissance de sortie RF
(Soutien TPC, contrôle de la puissance de transmission) |
0.25 watts x2; 0,5 watts x2
1 watt x2; 2 watts x2
4 watts x2; 5Watts x2
10 watts x2; 20 watts x2
30 watts x2; 40 watts x2
|
| Le mode de communication |
Des communications P2P, P2MP et MP2MP décentralisées avec connexion croisée,le support de réseaux MESH à petite échelle (dans les 8 nœuds) avec routage dynamique etrelais multi-saut |
| Délai de saut unique |
Moyenne de 6 ms (unidirectionnel, 20 MHz BW) |
| Le chiffrement |
DES, AES128/256 (SM4/SNOW3G/ZUC facultatif, chiffrement par carte à puce/TF)machine de chiffrement personnalisée ou externe) |
| Mode anti-entraînement |
Sélection manuelle du canal de balayage du spectre, bande intégrale améliorée intelligentesélection de fréquence (conscience du spectre) / saut de fréquence adaptatif à bande complète/Mode d'itinérance facultatif |
|
Le secteur local
Gestion à distance
|
Fréquence de fonctionnement, bande passante du canal, identifiant réseau, puissance de transmission et autresréglages de paramètres, numérisation du spectre, affichage en temps réel et enregistrements statistiquesde la topologie du réseau, du rapport signal-bruit de la force de champ de liaison, du téléchargement et du téléchargementTrafic, distance entre les nœuds, carte électronique de positionnement BD/GPS (GNSS), température/Surveillance, mise à niveau du logiciel (silence et réveil à distance)à titre facultatif) |
| Autres |
Le temps de démarrage est inférieur à 28 secondes, et l'accès/mise à jour/commutation du réseaule temps est inférieur à 1 seconde;
La taille du réseau est inférieure à 8 nœuds, et la perte totale de bande passante sur trois sautsest inférieure à 70%;
Traçage automatique des porteurs, adapté à un changement de fréquence Doppler de fréquence ± 6 kHzdéviation, permettant des communications mobiles à des vitesses supérieures à 7200 km/hheure (Mach 6, 2000 mètres par seconde) |
| Des bandes(300M-6GHz personnalisable. Même fréquence ou fréquence différente de 2T2R à bande unique, ou 1T2R à double bande sélectionnable/changement intelligent) |
| BAND |
Plage de fréquences |
| VHF/UHF |
La fréquence de fréquence de l'appareil est de 360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| Groupe L |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz |
| Bande S |
2Il est nécessaire de modifier le code de conduite pour que le véhicule puisse fonctionner correctement.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
| Bande C |
4.4-5.0/5.25-5. Je vous en prie.85, 4,2-5,2/5,5-6,0/6,4-7,2*GHz |
| |
(Remarque: la puissance RF, les dimensions, le poids est différent) |
| Le MIIT |
336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz |
| Environnemental |
| Température de fonctionnement |
-40 °C à +80 °C |
| Niveau de protection |
IP66, IP67/IP68 personnalisé |
| Les appareils électroménagers |
| Taille/poids |

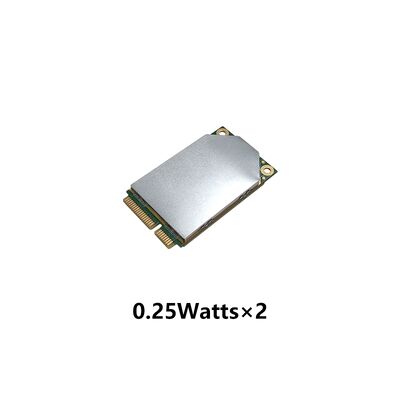

5.1x3.0x0.7cm/14g, 0,25Wats×2-fer gris, DDL-nano

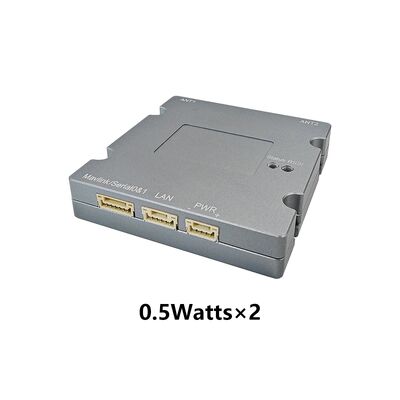

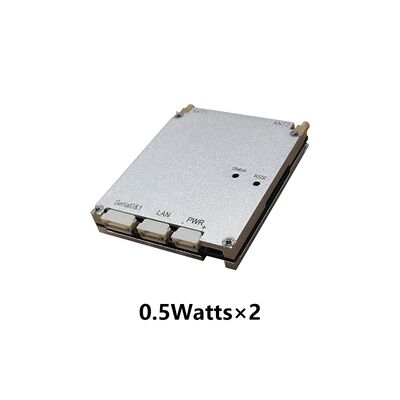

6.0x4.8x1.1cm/46g, 0,5Watt × 2 en gris de fer, DDL-mini
6.0x5.8x1.3cm/60g, 0,5Watt × 2 en gris de fer, DDL-mini

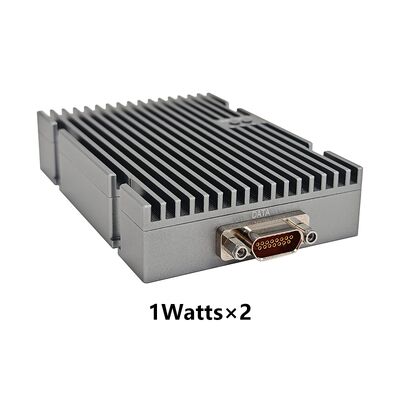

9.6x5.8x1.9cm/120g, 1Watt × 2 en gris de fer, DDL-mini

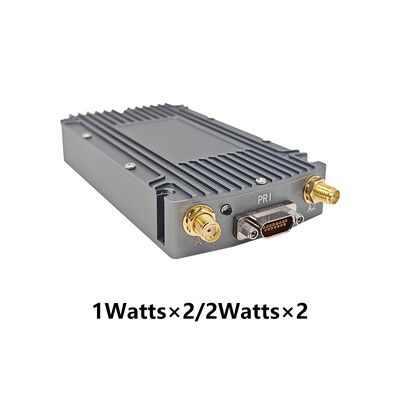

11.7x6.2x2.0cm/160g, 1Watt × 2 / 2Watt × 2 en gris de fer
11.7x6.2x3.8cm/349g, 1W × 2 / 2W × 2 en noir
11.7x6.2x4.2cm/364g, 1W × 2 / 2W × 2 multi-interface noir

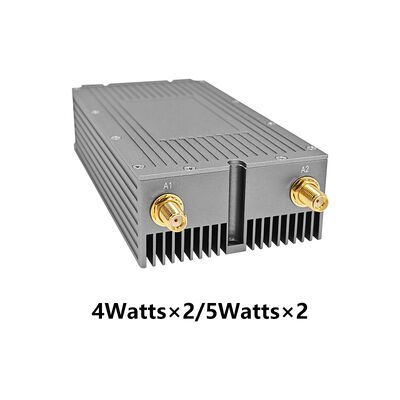

13.8x6.2x2.7cm/225g, 4 watts×2-fer gris
13.8x6.2x3.1cm/271g, 5 Watts×2-Ventilateur en gris fer

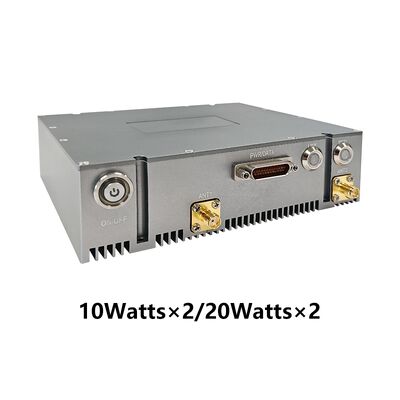

13.4x12.8x3.8cm/598g, 10 Watts × 2 / 20 Watts × 2 en gris de fer

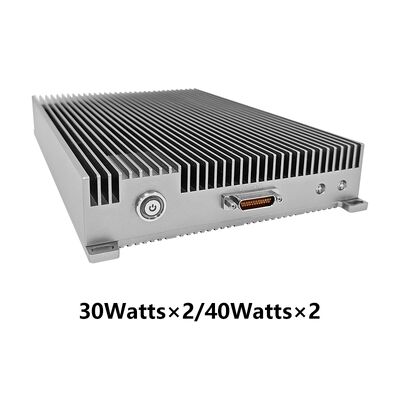

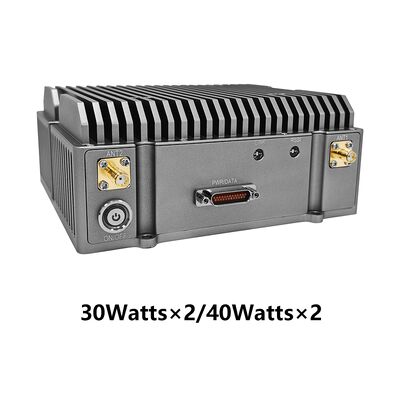

23.0x14.8x3.5cm/1.25kg, 30 watts × 2 / 40 watts × 2-fin fer gris |
| Couleur |
Noir, gris ferreux (vert militaire en option) |
| Installation |
4 trous de montage |
| Le pouvoir |
| Voltage d'alimentation |
3.5 à 5 V de courant continu, 0,25 W × 2
9 à 39 V de courant continu, 0,5 W × 2/1 W × 2
12 à 36 V de courant continu, 2 watts × 2 / 4 watts × 2 / 5 watts × 2
18 à 32 V de courant continu, 10 watts × 2 / 20 watts × 2
28 à 32 V de courant continu, 30 watts × 2 / 40 watts × 2 |
| Consommation d'électricité |
Opération 1-2A/Standby 0,5-1A@3,5-5V, 0,25W × 2
Opération 0,3-0,5A/Standby 0,2-0,3A@12V, 0,5W × 2
Opération 1-2A/Standby 0,5-0,7A@12V, 1 W × 2 / 2 W × 2
Opération 2-4A/Standby 0,5-0,7A@12V, 4 watts × 2/5 watts × 2
Opération 3-6A/Standby 0,7-0,9A@18V, 10 watts × 2
Opération 6-10A/Standby 0,7-0,9A@20V, 20 watts × 2
Opération 22A/Standby 0,4-1.6A@28-32V, 30 watts × 2 / 40 watts × 2 |
| Sélection de la puissance |
L'alimentation électrique par câble principal |
| Interface |
| Interface de base |
Le système de transmission de l'électronique est équipé d'un système de transmission de l'électronique de l'émetteur-récepteur de l'appareil.100/1000BaseT, RS232, entrée en courant continu, TTL (UART), SBUS etBluetooth de 1,2 à 30,4 Kbps, point d'accès Wi-Fi et BD/GPSIl supporte une transmission transparenteEthernet et ports série, et tous les protocoles de communication,préférence de service sélectionnable |
| Extension du réseau facultative |
Routage de réseau public/4G LTE, intégration WB-NB, fibre optique, satellite |
| L'extension vidéo est facultative |
La fréquence d'émission de l'appareil doit être supérieure ou égale à: |
| Indicateur de puissance |
Verte régulière - allumée |
| Indicateur de statut du lien |
Rouge constant - Le réseau n' est pas connecté
Clignotant en rouge - Démarrage/non connecté au réseau
Vert constant - Le réseau est connecté |
| Indicateur de lien RSSI |
Vert régulier - La qualité du lien est excellente
Bleu régulier - La qualité du lien est bonne
Jaune régulier - La qualité du lien est moyenne
Pourpre régulière - La qualité du lien est légèrement pire
Rouge régulier - La qualité du lien est mauvaise
Coupe - La liaison est interrompue
|
Interface de gestion
Interface de commande |
Gestion de réseau basée sur le Web/GUI, API pour interface de développement secondaire/SNMP |
