| Général |
| Plateforme SDR, Forme d'onde |
9363 ou 9361+7Z020, MANET de réseau mobile |
| Technologie MIMO |
Codage espace-temps, diversité de réception, formation de faisceau TX / RX |
| Sensibilité de réception |
-103dBm@5MHz BW |
| Bande passante du canal |
1.25/2.5/5/10/20MHz large bande, réglage bande étroite 250k/500k/1MHz |
| Débit de données |
1-70Mbps (20MHz BW) large bande, 50-1000kbp bande étroite adaptative, QoS |
| Mode de modulation |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptatif (réglage fixe en option) |
Puissance de sortie RF
(Prise en charge TPC, contrôle de la puissance d'émission) |
0,25 Watts x2 ; 0,5 Watts x2
1 Watt x2 ; 2 Watts x2
4 Watts x2 ; 5Watts x2
10 Watts x2 ; 20 Watts x2 |
| Mode de communication |
Communications P2P, P2MP et MP2MP décentralisées avec interconnexion, prenant en charge la mise en réseau MESH à petite échelle (moins de 8 nœuds) avec routage dynamique et relais multi-sauts |
| Délai d'un seul saut |
En moyenne 6 ms (unidirectionnel, 20 MHz BW) |
| Cryptage |
DES, AES128/256 (SM4/SNOW3G/ZUC en option, cryptage par puce/carte TF personnalisé ou machine de cryptage externe) |
| Mode anti-brouillage |
Sélection manuelle des canaux par balayage du spectre, sélection de fréquence intelligente améliorée en bande complète (conscience du spectre)/saut de fréquence adaptatif en bande complète/mode itinérance en option |
|
Local/
Gestion à distance
|
Fréquence de fonctionnement, bande passante du canal, ID du réseau, paramètres de puissance d'émission et autres, balayage du spectre, affichage en temps réel et enregistrements statistiques de la topologie du réseau, force du champ de liaison, rapport signal/bruit, trafic de téléchargement et de téléversement, distance des nœuds, carte électronique de positionnement BD/GPS (GNSS), surveillance de la température/tension/brouillage, mise à niveau du logiciel (silence et réveil à distance en option) |
| Autres |
Le temps de démarrage est inférieur à 28 secondes, et le temps d'accès/de mise à jour/de commutation du réseau est inférieur à 1 seconde ;
La taille du réseau est inférieure à 8 nœuds, et la perte de bande passante totale sur trois sauts est inférieure à 70 % ;
Suivi automatique de la porteuse, s'adaptant au décalage de fréquence Doppler de ±6 kHz d'écart de fréquence, prenant en charge les communications mobiles à des vitesses supérieures à 7200 kilomètres par heure (Mach 6, 2000 mètres par seconde) |
| Bandes(300M-6GHz personnalisable. Même fréquence ou fréquence différente de 2T2R sur une seule bande, ou 1T2R sur double bande sélectionnable/changement intelligent) |
| BANDE |
Gamme de fréquences |
| VHF/UHF |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| Bande L |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz |
| Bande S |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
| Bande C |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2*GHz |
| |
(Remarque : la puissance RF, les dimensions, le poids sont différents) |
| MIIT |
336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz |
| Environnemental |
| Température de fonctionnement |
-40ºC ~+80ºC |
| Niveau de protection |
IP66 (IP67/IP68 Personnalisé) |
| Mécanique |
| Taille/Poids |

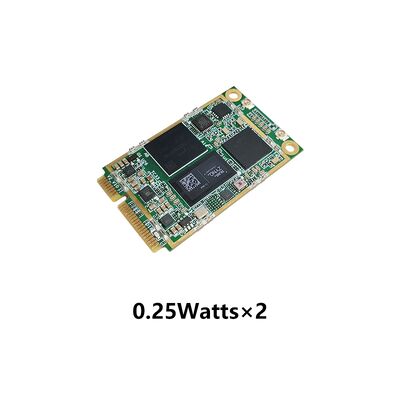

5,1x3,0x0,6cm/11g, 0,25Watts×2, DDL-nano
5,8x4,8x1,0cm/27g, 0,5Watts×2/1Watts×2, DDL-mini

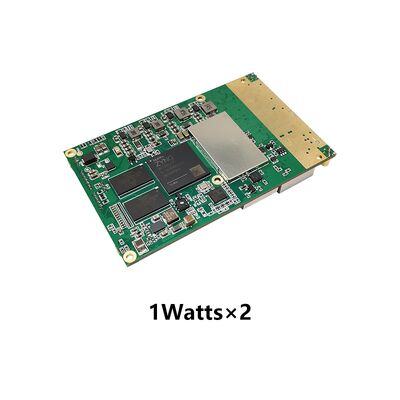

8,7x5,4x1,0cm/40g, 1Watts×2
8,7x5,4x1,0cm/43g, 2Watts×2

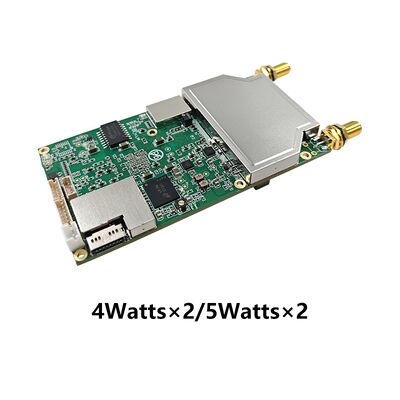

11,5x5,4x1,3cm/56g, 4Watts×2/5Watts×2

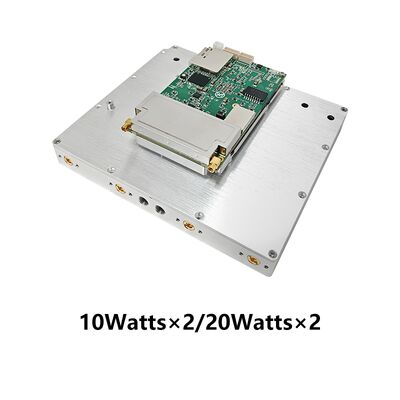

12,7x11,0x3,4cm/524g, 10Watts×2/20Watts×2
|
| Installation |
4 trous de montage |
| Alimentation |
| Tension d'alimentation |
3,5-5V DC, 0,25Watts x2
9-39V DC, 0,5Watts x2/1Watts x2
12-36V DC, 2Watts×2/4Watts×2/5Watts×2
18-32V DC, 10Watts x2/20Watts x2
|
| Consommation d'énergie |
Fonctionnement 1-2A/Veille 0,5-1A@3,5-5V, 0,25Watts×2
Fonctionnement 0,3-0,5A/Veille 0,2-0,3A@12V, 0,5Watts×2
Fonctionnement 1-2A/Veille 0,5-0,7A@12V, 1Watts×2/2Watts×2
Fonctionnement 2-4A/Veille 0,5-0,7A@12V, 4Watts×2/5Watts×2
Fonctionnement 3-6A/Veille 0,7-0,9A@18V, 10Watts×2
Fonctionnement 6-10A/Veille 0,7-0,9A@20V, 20Watts×2
|
| Sélection d'alimentation |
Alimentation par câble principal |
| Interface |
| Interface de base |
2xIPEX/2xMMCX/2xSMP/2xSMA RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, entrée CC. TTL (UART), SBUS et Bluetooth 1.2-230.4Kbps, point d'accès Wi-Fi et BD/GPS (GNSS) sont disponibles. Prend en charge la transmission transparente sur Ethernet et les ports série, et tous les protocoles de communication, y compris MAVLink. Priorité de service sélectionnable |
| Extension réseau en option |
Routage réseau public/4G LTE, intégration WB-NB, fibre, satellite |
| Extension vidéo en option |
Faible délai HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Indicateur d'alimentation |
Vert fixe - Alimenté |
| Indicateur d'état de la liaison |
Rouge fixe - Le réseau n'est pas connecté
Rouge clignotant - Démarrage/non connecté au réseau
Vert fixe - Le réseau est connecté |
| Indicateur de liaison RSSI |
Vert fixe - La qualité de la liaison est excellente
Bleu fixe - La qualité de la liaison est bonne
Jaune fixe - La qualité de la liaison est moyenne
Violet fixe - La qualité de la liaison est légèrement moins bonne
Rouge fixe - La qualité de la liaison est médiocre
Éteint - La liaison est interrompue |
Interface de gestion/
Interface de contrôle |
Gestion de réseau basée sur le Web/GUI, API pour l'interface de développement secondaire/SNMP |
