| Généraux |
| Plateforme DTS, forme d'onde |
9363 ou 9361+7Z020, réseau mobile MANET |
| Technologie MIMO |
Codification espace-temps, réception de la diversité, formation de faisceau TX/RX |
| Faites preuve de sensibilité |
-103 dBm@5MHz BW |
| Largeur de bande du canal |
1.25/2.5/5/10/20MHz large bande, réglage à bande étroite 250k/500k/1MHz |
| Taux de données |
1-70Mbps ((20MHz BW) haut débit, 50-1000kbp haut débit étroit Adaptif, QoS |
| Mode de modulation |
L'équipement doit être équipé d'un dispositif de réglage de la fréquence d'écoulement de l'électricité. |
Puissance de sortie RF
(Soutien TPC, contrôle de la puissance de transmission) |
0.25 watts x2
0.5 ((1) Watts x2
1 watt x2
2 watts x2
4 ((5) Watts x2
10 ((20) Watts x2 |
Le single hop
Distance de communication |
Air à G. 3-15KM, 0,25Watt x2; 10-30KM, 0,5Watt x2; 20~50KM, 1Watt x2; 50~100KM, 2Watt x2; 100~150KM, 4Watt x2; 100~200KM, 5Watt x2; 150~300KM, 10Watt x2; 250~500KM, 20Watt x2 |
| Le mode de communication |
Communication décentralisée point-à-point, point-à-plusieurs et beaucoup-à-plusieurs avec connexion croisée, prenant en charge les réseaux MESH à petite échelle (dans les 8 nœuds) avec routage dynamique et relais multi-hop |
| Délai de saut unique |
Moyenne de 10 mS ((20 MHz BW) |
| Le chiffrement. |
DES, AES128/256, SNOW3G/ZUC en option, chiffrement par carte à puce/TF personnalisé ou machine de chiffrement externe |
| Mode anti-entraînement |
Sélection manuelle des canaux de balayage du spectre, sélection intelligente de fréquence améliorée à bande complète ((connaissance du spectre) /saut de fréquence adaptatif à bande complète/mode d'itinérance optionnel |
| Gestion locale/à distance |
fréquence de fonctionnement, bande passante du canal, identifiant du réseau, puissance de transmission et autres paramètres, numérisation du spectre, affichage en temps réel et enregistrements statistiques de la topologie du réseau,rapport signal/bruit de la force du champ de liaison, téléchargement et téléchargement du trafic, distance entre les nœuds, carte électronique GPS/Beidou, surveillance de la température/tension/interférences, mise à niveau logiciel. |
| Autres |
Le temps de démarrage est inférieur à 28 secondes et le temps d'accès/mise à jour/commutation du réseau est inférieur à 1 seconde.
La taille du réseau est inférieure à 8 nœuds.
Traçage automatique des porteurs, adapté à un décalage de fréquence Doppler de ±6 kHz, prenant en charge les communications mobiles à des vitesses supérieures à 7200 km/h (Mach 6,2000 mètres par seconde). |
| Des bandes(300M-6GHz personnalisable. Même fréquence ou fréquence différente de 2T2R à bande unique, ou 1T2R à double bande sélectionnable/changement intelligent) |
| BAND |
Plage de fréquences |
| VHF/UHF |
La fréquence de fréquence de l'appareil est de 360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| Groupe L |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz |
| Bande S |
2Il est nécessaire de modifier la position de l'appareil.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
| Bande C |
4.4-5.0/5.25-5. Je vous en prie.85, 4,2-5,2/5,5-6,0/6,4-7,2*GHz |
| |
(Remarque: la puissance RF, les dimensions, le poids est différent) |
| Le MIIT |
336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz |
| Environnemental |
| Température de fonctionnement |
-40 °C à +80 °C |
| Niveau de protection |
IP66, IP67/IP68 personnalisé |
| Les appareils électroménagers |
| Taille/poids |

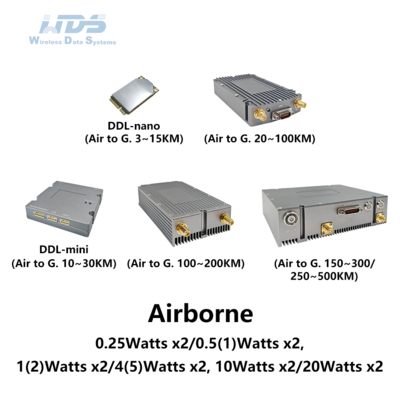

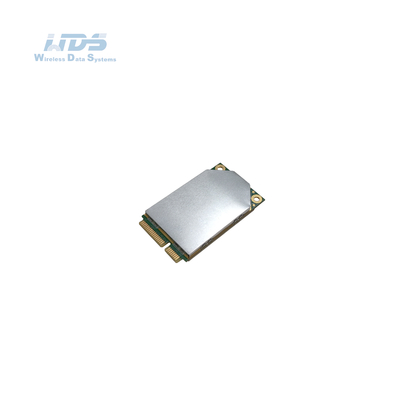

5.1x3.0x0.7cm/14g, 0.25Wats x2 Radio aérienne, DDL-nano

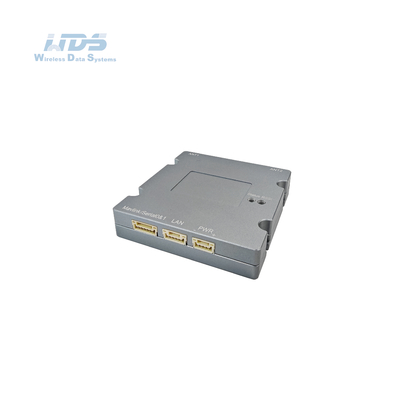

6.2x4.8x1.1cm/46g, 0.5 ((1) Watts x2 Radio aérienne, DDL-mini
6.0x5.8x1.3cm/60g, 0.5 ((1) Watts x2 Radio aérienne, DDL-mini
11.7x6.2x2.0cm/160g, 1 ((2) Watts x2 Airborne Radio-Iron Gris
13.8x6.2x2.7cm/225g, 4 ((5) Watts x2 Airborne Radio-Iron Gris
12.8x13.4x3.8cm/598g, 10 watts x2/20 watts x2 Airborne Radio-Iron Gris
14.2x14.0x5.0cm/962g, 10 watts x2/20 watts x2 Radio-Noir dans l'air |
| Installation et couleur |
4 trous de montage/Noir, gris de fer, vert militaire en option |
| Le pouvoir |
| Voltage d'alimentation |
3.5-5VDC, 0,25Watt x2, DDL-nanométrique
9-32VDC, 0,5Watt x2, DDL-mini
9-39VDC, 1 Watt x2
12-36VDC, 2 watts x2/4 ((5) Watts x2
18-32VDC, 10 watts x2/20 watts x2 |
| Consommation d'électricité |
Opération 1-2A/Standby 0,5-1A@3,5-5V, 0,25Wats x2, DDL-nanométrique
Opération 0.3-0.5A/Standby 0.2-0.3A@12V, 0,5 W × 2, DDL-mini
Opération 1-2A/Standby 0,5-0,7A@12V, 1 W × 2 / 2 W × 2
Le débit d'électricité doit être supérieur ou égal à:
Le système de réglage de la tension doit être équipé d'un système de réglage de la tension.
Opération 6-10A/Standby 0,7-0,9A@20V, 20 watts × 2 |
| Sélection de la puissance |
L'alimentation électrique par câble principal |
| Interface |
| Interface de base |
2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD RS232/TTL ((UART), Sbus/Bluetooth, 1,2-230,4 Kbps, entrée en courant continu |
Poussez pour parler.
Interface auxiliaire |
Le système de transmission de l'électricité doit être équipé d'un système de transmission de l'électricité. |
| Extension du réseau facultative |
Routage de réseau public/4G LTE, intégration WB-NB, fibre optique, satellite |
| L'extension vidéo est facultative |
La fréquence d'émission de l'appareil doit être supérieure ou égale à: |
| Indicateur de statut du lien |
Rouge constant - Le réseau n' est pas connecté
Clignotant en rouge - Démarrage/non connecté au réseau
Vert constant - Le réseau est connecté
Clignant en vert - PTT de voix est en panne |
| Indicateur de lien RSSI |
Vert régulier - La qualité du lien est excellente
Bleu régulier - La qualité du lien est bonne
Jaune régulier - La qualité du lien est moyenne
Pourpre régulière - La qualité du lien est légèrement pire
Rouge constant - La qualité du lien est mauvaise ou le lien est en panne |
Interface de gestion
Interface de commande |
Gestion de réseau basée sur le Web/GUI, API pour interface de développement secondaire/SNMP |
