| Général |
| Plateforme SDR, Forme d'onde |
9361+7Z030/7Z035 ou 7Z100, Réseau mobile MANET+MIMO |
| Technologie MIMO |
Codage espace-temps, diversité de réception, formation de faisceau TX/RX, multiplexage spatial |
| Sensibilité de réception |
-103dBm@5MHz BW |
| Bande passante du canal |
1,25/2,5/5/10/20 MHz, réglage 30/40 MHz ; Agrégation de porteuses 80 MHz (deux antennes avec deux fréquences de 40 MHz+40 MHz pour l'émetteur-récepteur) en option |
| Débit de données |
1-130 Mbit/s (20 MHz BW)/252 Mbit/s (40 MHz BW)/350 Mbit/s (40 MHz+40 MHz d'agrégation de porteuses) Adaptatif, QoS |
| Mode de modulation |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptatif (réglage fixe en option) |
|
Puissance de sortie RF
(Prise en charge TPC, contrôle de la puissance de transmission, réglable de 1 dBm)
|
2 Watts × 2
4 Watts × 2
5 Watts × 2
10 Watts × 2
20 Watts × 2
|
|
Un seul saut
Distance de communication
|
2 Watts x2 ; 100~150 KM, 4 Watts x2 ; 100~200 KM, 5 Watts x2 ; 150~300 KM, 10 Watts x2 ; 250~500 KM, 20 Watts x2
|
| Mode |
Point à point/multipoint/multipoint à multipoint sans centre distribué, couche 2 ou 3 du routage dynamique, relais multi-sauts, étoile/ligne/réseau/hybride |
| Délai d'un seul saut |
En moyenne 10 mS (20 MHz BW) |
| Cryptage |
DES, AES128/256, SM4, SNOW3G/ZUC en option, cryptage par puce/carte TF personnalisé ou machine de cryptage externe |
| Mode anti-brouillage |
Sélection manuelle des canaux par balayage du spectre/Sélection de fréquence intelligente améliorée en bande complète (conscience du spectre)/Saut de fréquence adaptatif en bande complète FHSS/Mode itinérance, anti-interférence multi-niveaux |
|
Local/
Gestion à distance
|
Fréquence de fonctionnement, largeur de bande du canal, ID du réseau, paramètres de puissance d'émission et autres, balayage du spectre, affichage en temps réel et enregistrements statistiques de la topologie du réseau, force du champ de liaison, rapport signal/bruit, trafic de téléchargement et de téléversement, distance des nœuds, carte électronique de positionnement GPS/BD/GLONASS, température/tension/brouillage Surveillance, mise à niveau du logiciel. Silence et réveil à distance en option |
| Autres |
Le temps de démarrage est inférieur à 28 secondes, et le temps d'accès/de mise à jour/de basculement du réseau est inférieur à 1 seconde
Il n'y a pas de limite à la capacité utilisateur d'un seul système (256 nœuds ou plus) et au nombre de sauts dans les réseaux Mesh (données 15+ sauts, voix 10+ sauts, vidéo 8+ sauts). La perte de bande passante totale pour trois sauts et plus est inférieure à 70 %. Suivi automatique de la porteuse, adapté à un écart de fréquence Doppler de ±6 kHz, prend en charge la communication mobile à des vitesses supérieures à 7 200 kilomètres par heure (6 Mach, 2 000 mètres par seconde)
|
| Bandes(70 M-6 GHz/Uper C-X-Ku personnalisable. Même fréquence ou fréquence différente de TDD, 2T2R en bande unique ou 1T2R en double bande) |
| BANDE |
Gamme de fréquences |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| Bande L (GHz) |
1,0-1,2/1,1-1,3/1,3-1,5/1,5-1,7/1,6-1,8, 1,0-1,5/1,1-1,6/1,2-1,7/1,3-1,8/1,6-2,3/1,7-2,4/1,8-2,5* |
| Bande S (GHz) |
2,0-2,2/2,2-2,4/2,3-2,5/2,5-2,7/2,7-2,9/3,2-3,4/3,4-3,6/3,6-3,8, 1,9-2,7/2,0-2,7/2,1-2,7/2,7-3,6* |
| Bande C (GHz) |
4,4-5,0/5,25-5,85, 4,2-5,2/5,5-6,0/6,4-7,2* |
| |
(Remarque : la puissance RF, les dimensions et le poids sont différents) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Environnemental |
| Température de fonctionnement |
-40 °C ~+80 °C |
| Niveau de protection |
IP66, IP67/IP68 Personnalisé |
| Mécanique |
| Taille/Poids |

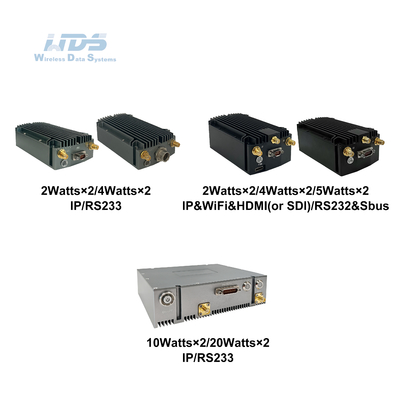

11,7x6,2x3,2 cm/279 g (2 watts × 2/4 watts × 2/5 Watts × 2 Radio aéroportée-Gris fer)
11,7x6,2x3,8 cm/343 g (2 watts × 2/4 watts × 2/5 Watts × 2 Radio multi-interfaces aéroportée-Noir)
11,7x6,2x4,2 cm/364 g (2 watts × 2/4 watts × 2/5 Watts × 2 Radio multi-interfaces aéroportée-Noir)
12,8x13,4x3,8 cm/674 g (10 watts × 2/20 watts × 2 Radio aéroportée-Gris fer)
14,2x14,0x5,0 cm/990 g (10 watts × 2/20 watts × 2 Radio aéroportée-Noir) |
| Installation/Couleur |
4 trous de montage/Noir, Gris fer, Vert armée en option |
| Alimentation |
| Tension d'alimentation |
9-24 VDC (2 Watts × 2)
12-28 VDC (4 Watts × 2/5 Watts × 2)
18-24 VDC (10 Watts × 2)
18-36 VDC (20 Watts × 2) |
| Consommation d'énergie |
Fonctionnement 1-2A/Veille 0,4-0,6A@12V (2 Watts × 2)
Fonctionnement 2-4A/Veille 0,5-0,7A@12V (4 Watts × 2/5 Watts × 2)
Fonctionnement 3-6A/Veille 0,7-0,9A@24V (10 Watts × 2)
Fonctionnement 6-7A/Veille 0,7-0,9A@24V (20 Watts × 2) |
| Sélection d'alimentation |
Alimentation par batterie Twist-Lock ou câble principal |
| Piles |
10/6 heures pour 114/77,7 Wh |
| Interface |
| Interface de base |
2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP, GPS/BD, RS232/TTL (UART), Sbus/Bluetooth, 1,2-230,4 Kbit/s, entrée CC |
|
Push to talk/
Interface auxiliaire
|
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Extension réseau en option |
Routage réseau public/4G LTE, intégration WB-NB, fibre, satellite |
| Extension vidéo en option |
HDMI/SDI/CVBS à faible latence, 4K/2K/1080P/720P/D1 |
| Indicateur d'état de la liaison |
Rouge fixe - Le réseau n'est pas connecté
Rouge clignotant - Démarrage/non connecté au réseau
Vert fixe - Le réseau est connecté
Vert clignotant - PTT vocal est désactivé
|
| Indicateur de liaison RSSI |
Vert fixe - La qualité de la liaison est excellente
Bleu fixe - La qualité de la liaison est bonne
Jaune fixe - La qualité de la liaison est moyenne
Violet fixe - La qualité de la liaison est légèrement moins bonne
Rouge fixe - La qualité de la liaison est mauvaise ou la liaison est désactivée
|
|
Interface de gestion/
Interface de contrôle
|
Gestion de réseau basée sur le Web/GUI, API pour l'interface de développement secondaire/SNMP
|
