| Généralités |
| Plateforme SDR, Forme d'onde |
AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), Réseau mobile MANET+MIMO |
| Technologie MIMO |
Codage espace-temps, diversité de réception, formation de faisceau TX/RX, multiplexage spatial |
| Sensibilité de réception |
-103dBm@5MHz BW |
| Largeur de bande du canal |
1.25/2.5/5/10/20MHz (7Z020, 7Z030)/40MHz (7Z035)/80MHz (7Z100, émetteur-récepteur à double antenne 40MHz+40MHz d'agrégation de porteuses), configurable |
| Débit de données |
1-70Mbps (20MHz BW, 7Z020)/1-130Mbps (20MHz BW, formation de faisceau par 7Z030)/1-252Mbps (40MHz BW)/1-350Mbps (80MHz BW) Adaptatif, QoS |
| Mode de modulation |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptatif (réglage fixe en option) |
Puissance de sortie RF
(Prise en charge du TPC, contrôle de la puissance d'émission, réglable sur 1dBm) |
0.25Watts×2; 0.5Watts×2; 1Watts×2; 2Watts×2; 4Watts×2; 5watts×2; 10Watts×2; 20Watts×2; 40Watts×2 |
| Mode |
Point à point/Point à multipoint/Multipoint à multipoint distribué sans centre, couche 2 ou 3 du routage dynamique, relais multi-sauts, étoile/ligne/réseau/hybride |
| Délai d'un seul saut |
En moyenne 6 ms (unidirectionnel, 20 MHz BW) |
| Cryptage |
DES, AES128/256 (SM4/SNOW3G/ZUC en option, cryptage par puce/carte TF personnalisé ou machine de cryptage externe) |
| Mode anti-brouillage |
Sélection de canal par balayage spectral manuel/Sélection de fréquence intelligente améliorée sur toute la bande (conscience du spectre)/Saut de fréquence adaptatif sur toute la bande FHSS/Mode itinérance, anti-interférence multi-niveaux |
|
Gestion locale/
Gestion à distance
|
Fréquence de fonctionnement, largeur de bande du canal, ID du réseau, paramètres de puissance d'émission et autres, balayage du spectre, affichage en temps réel et enregistrements statistiques de la topologie du réseau, rapport signal/bruit de la force du champ de liaison, trafic de téléchargement et de téléversement, distance des nœuds, carte électronique de positionnement BD/GPS(GNSS), surveillance de la température/tension/brouillage, mise à niveau du logiciel (silence et réveil à distance en option) |
| Autres |
Le temps de démarrage est inférieur à 28 secondes, et le temps d'accès/de mise à jour/de basculement du réseau est inférieur à 1 seconde ;
Il n'y a pas de limite à la capacité utilisateur d'un seul système (256 nœuds ou plus) et au nombre de sauts dans les réseaux Mesh (Données 15+ sauts, voix 10+ sauts, vidéo 8+ sauts) ;
La perte de débit de transmission totale pour plus de trois sauts est inférieure à 70 % ;
Suivi automatique de la porteuse, adapté à un écart de fréquence Doppler de ±6 kHz, prend en charge la communication mobile à des vitesses supérieures à 7200 kilomètres par heure (6 Mach, 2000 mètres par seconde) |

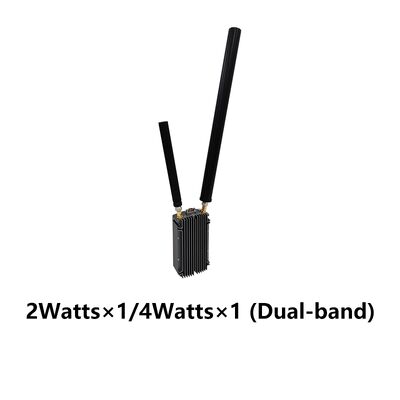

| Bandes(70M-6GHz/Uper C-X-Ku personnalisable. Même fréquence ou fréquence différente de TDD, 2T2R en bande unique ou 1T2R en double bande) |
| BANDE |
Plage de fréquences |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| Bande L (GHz) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| Bande S (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| Bande C (GHz) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Remarque : la puissance RF, les dimensions et le poids sont différents) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Environnemental |
| Température de fonctionnement |
-40ºC ~+80ºC |
| Niveau de protection |
IP66 (IP67/IP68 Personnalisé) |

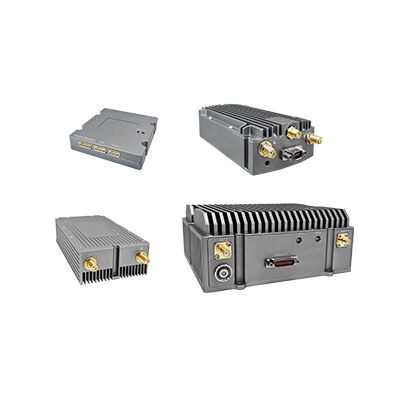

| Mécanique |
| Taille/Poids |

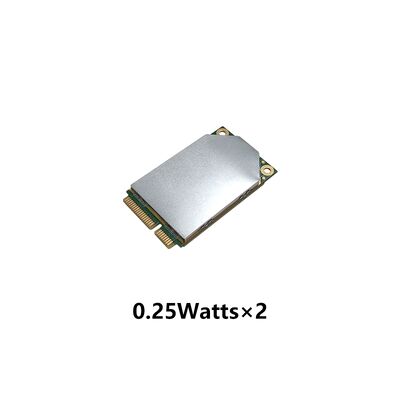

5.1x3.0x0.7cm/14g, 0.25Watts×2-Gris fer

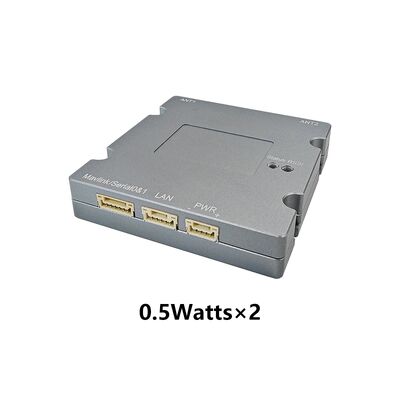

6.0x4.8x1.1cm/46g, 0.5Watts×2-Gris fer
6.0x5.8x1.3cm/60g, 0.5Watts×2-Gris fer

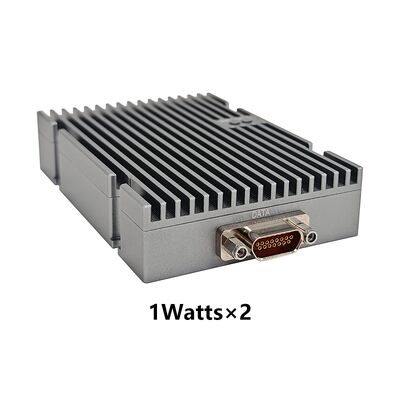

9.6x5.8x1.9cm/120g, 1Watts×2-Gris fer

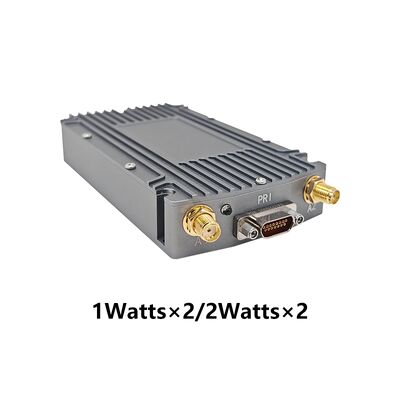

11.7x6.2x2.0cm/160g, 1Watts×2/2Watts×2-Gris fer
11.7x6.2x3.8cm/349g, 1Watts×2/2Watts×2-Noir

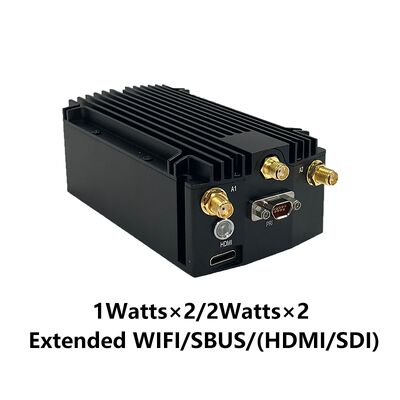

11.7x6.2x4.2cm/364g, 1Watts×2/2Watts×2-Noir multi-interface
11.7x6.2x3.8cm/380g, 2Watts×2/4Watts×2-Noir avec ventilateur

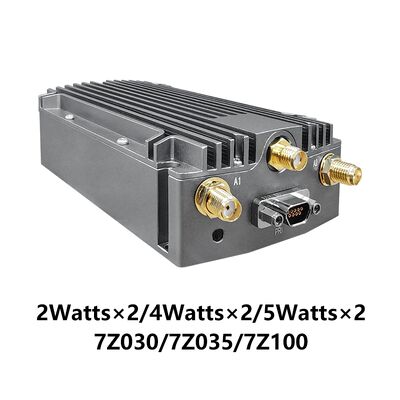

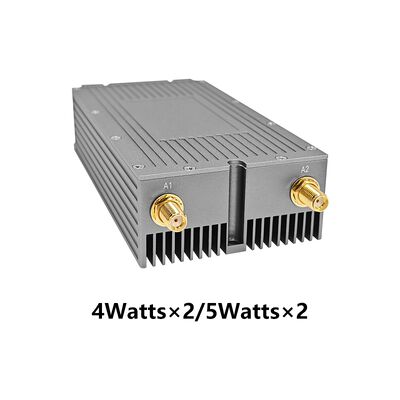

11.7x6.2x3.2cm/287g, 2Watts×2/4Watts×2/5Watts×2-Gris fer
13.8x6.2x2.7cm/225g, 4Watts×2-Gris fer

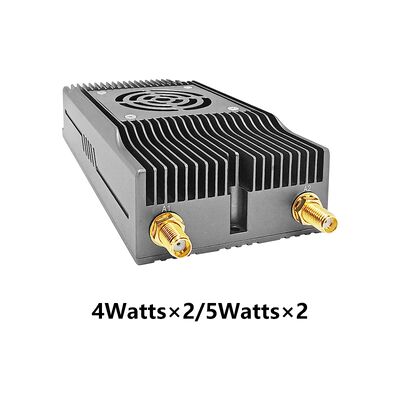

13.8x6.2x3.1cm/271g, 5Watts×2-Gris fer avec ventilateur

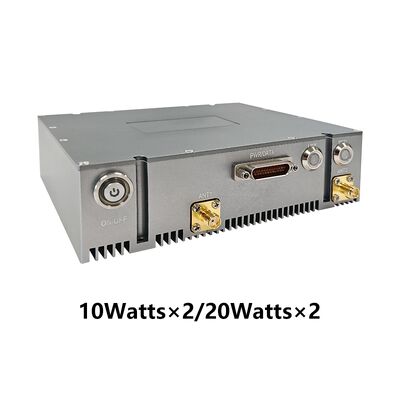

12.8x13.4x3.8cm/598g, 10Watts×2/20Watts×2-Gris fer
14.2x13.7x5.7cm/1.08kg, 10Watts×2/20Watts×2-Noir

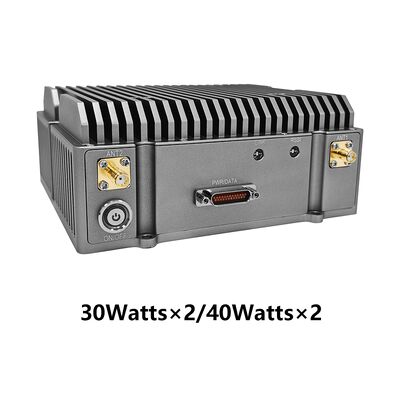

14.2x13.7x6.0cm/1.11kg, 30Watts×2/40Watts×2-Gris foncé

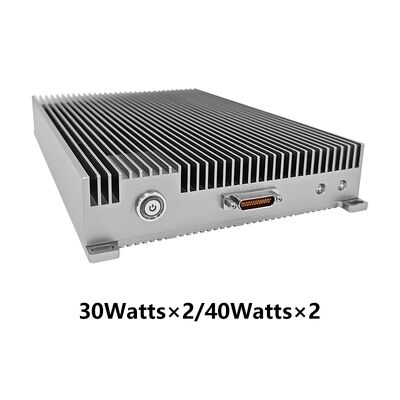

23.0x14.8x3.5cm/1.25kg, 30Watts×2/40Watts×2-Gris fer fin |
| Couleur |
Noir, Gris fer (Vert armée en option) |
| Installation |
4 trous de montage |
| Alimentation |
| Tension d'alimentation |
3.5-5V DC, 0.25Watts×2
9-39V DC, 0.5Watts×2/1Watts×2
12-36V DC, 2Watts×2/4Watts×2/5Watts×2
18-32V DC, 10Watts×2/20Watts×2
28-32V DC, 30Watts×2/40Watts×2 |
| Consommation d'énergie |
Fonctionnement 1-2A/Veille 0.5-1A@3.5-5V, 0.25Watts×2
Fonctionnement 0.3-0.5A/Veille 0.2-0.3A@12V, 0.5Watts×2
Fonctionnement 1-2A/Veille 0.5-0.7A@12V, 1Watts×2/2Watts×2
Fonctionnement 2-4A/Veille 0.5-0.7A@12V, 4Watts×2/5Watts×2
Fonctionnement 3-6A/Veille 0.7-0.9A@18V, 10Watts×2
Fonctionnement 6-10A/Veille 0.7-0.9A@20V, 20Watts×2
Fonctionnement 22A/Veille 0.4-1.6A@28-32V, 30Watts×2/40Watts×2 |
| Sélection de l'alimentation |
Alimentation par câble principal |
| Interface |
| Interface de base |
2xIPEX/2xMMCX/2xSMP/2xSMA RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, entrée CC. TTL (UART)/SBUS/Bluetooth 1.2-230.4Kbps, WIFI AP, BD/GPS (GNSS) en option. Prend en charge la transmission transparente via Ethernet et les ports série, et prend en charge tous les protocoles de communication, y compris MAVLink. La priorité de service peut être sélectionnée |
| Extension réseau en option |
Routage réseau public/4G LTE, intégration WB-NB, fibre, satellite |
| Extension vidéo en option |
HDMI/SDI/CVBS à faible latence, 4K/2K/1080P/720P/D1 |
| Indicateur d'alimentation |
Vert fixe - Alimenté |
| Indicateur d'état de la liaison |
Rouge fixe - Le réseau n'est pas connecté
Rouge clignotant - Démarrage/non connecté au réseau
Vert fixe - Le réseau est connecté |
| Indicateur de liaison RSSI |
Vert fixe - La qualité de la liaison est excellente
Bleu fixe - La qualité de la liaison est bonne
Jaune fixe - La qualité de la liaison est moyenne
Violet fixe - La qualité de la liaison est légèrement moins bonne
Rouge fixe - La qualité de la liaison est mauvaise
Éteint - La liaison est interrompue |
Interface de gestion/
Interface de contrôle |
Gestion de réseau basée sur le Web/GUI, API pour l'interface de développement secondaire/SNMP |
