| Plateforme DTS, forme d'onde | 9363 ou 9361+7Z020, réseau mobile MANET |
| Technologie MIMO | Codification espace-temps, réception de la diversité, formation de faisceau TX/RX |
Fréquence
(70M-6GHz personnalisable) | Les fréquences de fréquence de fréquence UHF sont les suivantes: 360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz)
L bande ((1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz) ou
La bande S est constituée de deux bandes (par exemple, 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz)
La bande C est de 4,4-5,0/5,25-5.85, 4,2-5,2/5,5-6,0*GHz) |
| Largeur de bande du canal | 250k/500k/1MHz ((Antenne double) |
| Sensitivité | -117 dBm@250 KHz |
| Mode de modulation | BPSK/QPSK/16QAM (adaptatif), OFDM ((Antenne double) |
| Taux de transmission des données aériennes | 50-250 kbps@250 kHz ((Antenne à double antenne)
125 à 500 kbit/s@500 kHz ((Antenne double)
250-1000 kbps@1MHz ((Antenne double) |
| Mode multi-accès | Les États membres doivent respecter les dispositions suivantes: |
| Chaîne RF | Le nombre d'heures d'arrêt est calculé en fonction de la fréquence d'arrêt. |
| Transmettre de la puissance | 4 ((5)/10/20/40 ((50) Watts ((Antenne double) |
Le single hop
Distance de communication | 30 à 100 km (LOS), 1 à 30 km (zone urbaine) |
| Mode de travail | Point-à-point/Point-à-multipoint/Multipoint-à-multipoint, routage dynamique/Relé multi-hop, étoile/ligne/réseau/hybride |
| Des connecteurs | Port série (point-à-point bidirectionnel, point-à-point-multiple unidirectionnel) / Port réseau (unicast, multicast, diffusion) / Voix, emplacement (diffusion) |
| Délai de saut unique | Moyenne de 7 mS (1MHz BW) |
| Le chiffrement | DES, AES128/256, SNOW3G/ZUC optionnel, chiffrement par carte à puce/TF personnalisé ou machine de chiffrement externe |
| Mode anti-entraînement | Sélection manuelle des canaux de balayage du spectre, sélection intelligente de fréquence améliorée en bande complète ((conscience du spectre) /Full band adaptive frequency hopping FHSS/Roaming mode
Optionnel |
| Gestion locale/à distance | fréquence de fonctionnement, bande passante du canal, identifiant réseau, puissance de transmission et autres paramètres, numérisation du spectre, affichage en temps réel et enregistrements statistiques de la topologie du réseau,rapport signal/bruit de la force du champ de liaison, téléchargement et téléchargement du trafic, distance entre les nœuds, carte électronique GPS/Beidou, surveillance de la température/tension/interférences, mise à niveau logiciel. |
| Autres | Le temps de démarrage est inférieur à 28 secondes, et le temps d'accès/mise à jour/commutation au réseau est inférieur à 1 seconde.
Il n'y a pas de limite à la capacité d'utilisateur d'un seul système (256 nœuds ou plus) et au nombre de sauts dans les réseaux Mesh (sauts de données 15+, de voix 10+, de vidéo 8+).La perte totale du taux de transmission pour plus de trois houblons est inférieure à 70%.
Le suivi automatique des porteurs, adapté à un écart de fréquence Doppler de décalage de fréquence de ±6 kHz, prend en charge la communication mobile à des vitesses supérieures à 7200 kilomètres par heure (6 Mach, 2000 mètres par seconde). |
Taille du réseau/
Capacité à plusieurs sauts | Réseau unique Plus de 256 nœuds/15 sauts |
| Température de fonctionnement | -40°C à +80°C |
| Niveau de protection | IP66, IP67/IP68 personnalisé |
Voltage/
Consommation d'électricité | Le système doit être équipé d'un système de freinage de freinage de freinage de freinage de freinage.
La fréquence d'écoulement doit être supérieure ou égale à la fréquence d'écoulement de l'appareil.
Le système doit être équipé d'un système de freinage de freinage de freinage de freinage. |
| Sélection de la puissance | L'alimentation électrique par batterie à verrouillage croisé ou par câble principal |

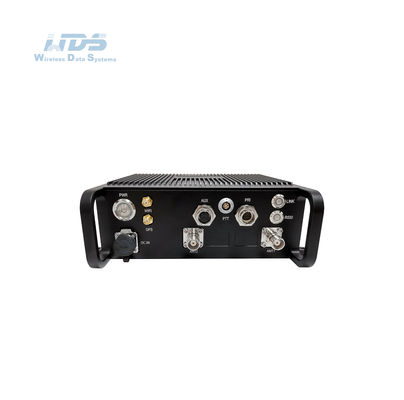

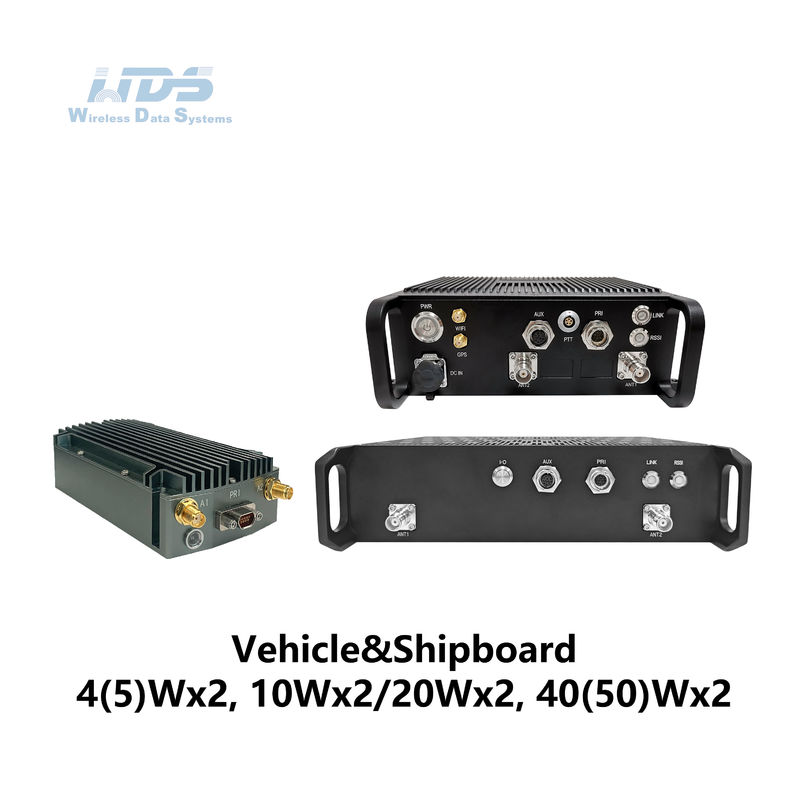

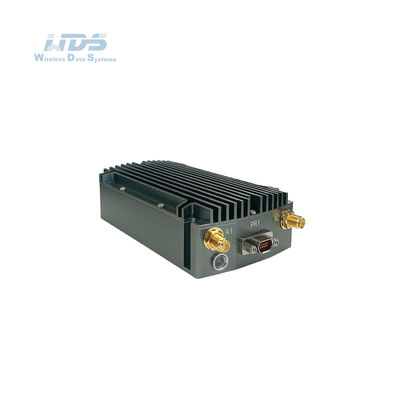

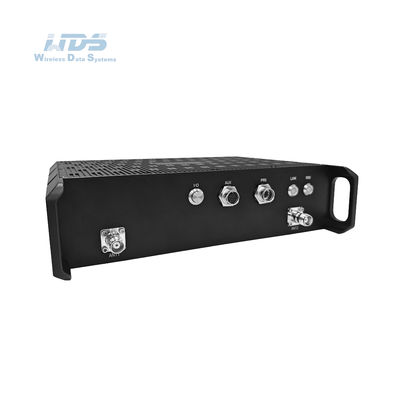

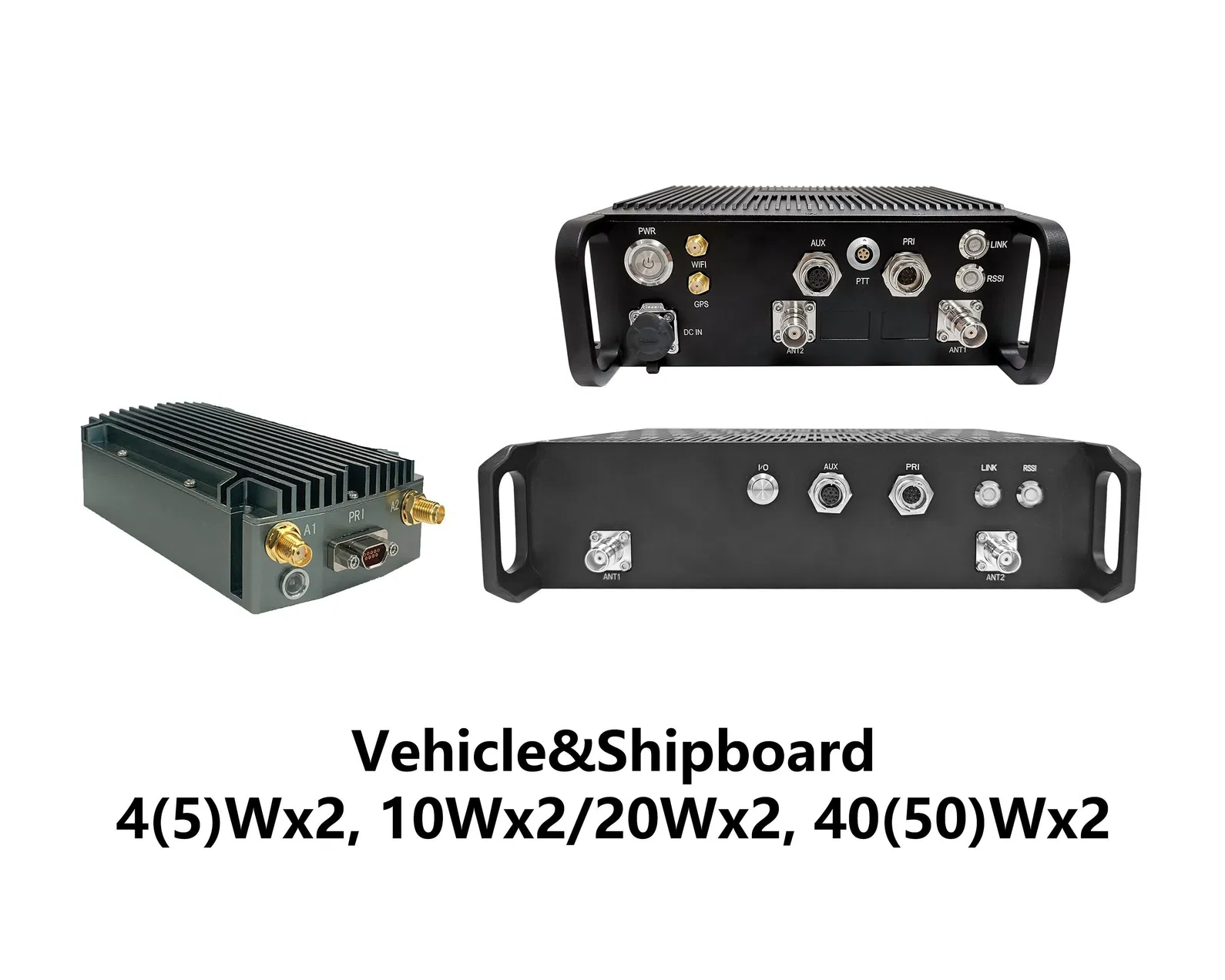

| Dimensions/poids | 11.7x6.2x3.2cm/279g, 4(5)Wx2 Véhicule et navire à double antenne
19.1x18.6x6.3cm/2.16kg, 10/20Wx2 Véhicule et navire à double antenne
25.8x21.3x6.5cm/3.95kg, 40(50)Wx2 Véhicule à double antenne et navire |
| Installation et couleur | 4 trous de montage/Noir, gris de fer, vert militaire en option |
| Interface de base | Le système de transmission de l'électricité doit être équipé d'un système d'émetteur-récepteur de fréquence de 2xTNC RF, de 1 à 3xRJ45 Ethernet 100/1000BaseT, de WIFI AP, de GPS/BD, de RS232/TTL ((UART), de Sbus/Bluetooth, de 1,2 à 230,4 Kbps, d'une entrée en courant continu. |
Poussez pour parler.
Interface auxiliaire | Le système de transmission de l'électricité doit être équipé d'un système de transmission de l'électricité. |
| Extension du réseau facultative | Routage de réseau public/4G LTE, intégration WB-NB, fibre optique, satellite |
| L'extension vidéo est facultative | La fréquence d'émission de l'appareil doit être supérieure ou égale à: |
| Indicateur de statut du lien | Rouge constant - Le réseau n' est pas connecté Clignotant en rouge - Démarrage/non connecté au réseau Vert constant - Le réseau est connecté
Clignant en vert - PTT de voix est en panne |
| Indicateur de lien RSSI | Vert régulier - La qualité du lien est excellente Bleu régulier - La qualité du lien est bonne Jaune régulier - La qualité du lien est moyenne Pourpre régulière - La qualité du lien est légèrement pire Rouge constant - La qualité du lien est mauvaise ou le lien est en panne |
Interface de gestion Interface de commande | Gestion de réseau basée sur le Web/GUI, API pour interface de développement secondaire/SNMP
|
