| Général |
| Plateforme SDR, forme d'onde |
9363 ou 9361+7Z020, MANET de réseau mobile |
| Technologie MIMO |
Codage espace-temps, diversité de réception, formation de faisceau TX/RX |
| Sensibilité de réception |
-103 dBm à 5 MHz de largeur de bande |
| Largeur de bande du canal |
Réglage 1,25/2,5/5/10/20 MHz ; prend en charge la transmission et la réception avec différentes largeurs de bande de canal, réalisant un large bande et un bande étroite mixtes |
| Débit de données |
1 à 70 Mbit/s (20 MHz de largeur de bande) adaptatif, QoS |
| Mode de modulation |
TD-COFDM, BPSK/QPSK/16QAM/64QAM adaptatif (réglage fixe en option) |
Puissance de sortie RF
(Prise en charge de TPC, contrôle de la puissance de transmission, réglable de 1 dBm)
10 watts x 2 |
20 watts x 2
Saut unique |
|
Distance de communication
100 à 300 km (LOS), 1 à 30 km (zone urbaine)
|
Mode |
| Point à point/point à multipoint/multipoint à multipoint sans centre distribué, couche 2 ou 3 du routage dynamique, relais multi-sauts, étoile/ligne/réseau/hybride |
Délai d'un seul saut |
| En moyenne 10 ms (20 MHz de largeur de bande) |
Cryptage |
| DES, AES128/256, SM4, SNOW3G/ZUC en option, cryptage par puce/carte TF personnalisé ou machine de cryptage externe |
Mode anti-brouillage |
| Sélection manuelle des canaux par balayage du spectre, sélection intelligente des canaux de fréquence/saut de fréquence autonome/mode itinérance en option |
Gestion locale/à distance |
| Fréquence de fonctionnement, largeur de bande du canal, ID du réseau, paramètres de puissance de transmission et autres, balayage du spectre, affichage en temps réel et enregistrements statistiques de la topologie du réseau, force du champ de liaison, rapport signal/bruit, trafic de téléchargement et de téléversement, distance des nœuds, carte électronique de positionnement GPS/BD/GLONASS, surveillance de la température/tension/brouillage, mise à niveau du logiciel. Silence à distance et réveil en option |
Autres |
| Le temps de démarrage est inférieur à 28 secondes, et le temps d'accès/de mise à jour/de basculement du réseau est inférieur à 1 seconde |
Il n'y a pas de limite à la capacité utilisateur d'un seul système (256 nœuds ou plus) et au nombre de sauts dans les réseaux Mesh (données 15+ sauts, voix 10+ sauts, vidéo 8+ sauts). La perte de bande passante totale pour trois sauts et plus est inférieure à 70 %.
Suivi automatique de la porteuse, adapté à un écart de fréquence Doppler de ±6 kHz, prend en charge la communication mobile à des vitesses supérieures à 7 200 kilomètres par heure (6 Mach, 2 000 mètres par seconde)
Bandes (300 M-6 GHz/Uper C-X-Ku personnalisable. Même fréquence ou fréquence différente de TDD, 2T2R en bande unique)
|
| BANDE |
| Plage de fréquences |
VHF/UHF (MHz) |
| 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
Bande L |
| 1,0-1,2/1,1-1,3/1,3-1,5/1,5-1,7/1,6-1,8, 1,0-1,5/1,1-1,6/1,2-1,7/1,3-1,8/1,6-2,3/1,7-2,4/1,8-2,2* |
Bande S |
| 2,0-2,2/2,2-2,4/2,3-2,5/2,5-2,7/2,7-2,9/3,2-3,4/3,4-3,6/3,6-3,8, 1,9-2,7/2,0-2,7/2,1-2,7/2,7-3,6* |
Bande C |
| 4,4-5,0/5,25-5,85, 4,2-5,2/5,5-6,0/6,4-7,2* |
(Remarque : la puissance RF, les dimensions et le poids sont différents) |
| |
MIIT (MHz) |
| 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
Environnemental |
| Température de fonctionnement |
| -40 °C ~+80 °C |
Niveau de protection |
| IP66, IP67/IP68 personnalisé |
Mécanique |
| Taille/Poids |
| 22,9 x 18,9 x 6,2 cm/3,86 kg (avec radio sac à dos batterie 22,2 V/114 Wh) |
Installation/Couleur |
| 4 trous de montage/noir, gris fer, vert armée en option |
Alimentation |
| Tension d'alimentation |
| 18-32 VCC |
Consommation d'énergie |
| Fonctionnement 3-6 A/Veille 0,7-0,9 A à 16,8 V |
Sélection de l'alimentation |
| Alimentation par batterie Twist-Lock ou câble principal |
Piles |
| 12/8 heures pour une batterie au lithium polymère de 28,8/9,6 Ah |
Interface |
| Interface de base |

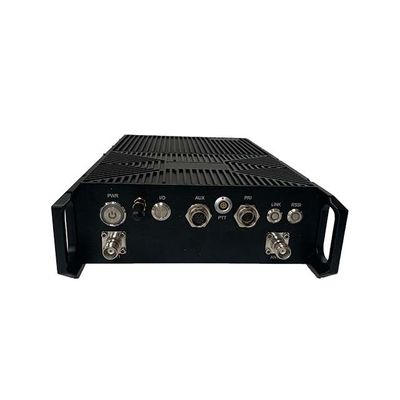

| RF 2xTNC, 1-2xRJ45 Ethernet 100/1000BaseT, WiFi AP, RS232/485/422, Sbus/USB/Bluetooth, 1,2-230,4 Kbit/s, entrée CC |
Push to talk/Interface auxiliaire |
| MIC, SP, PTT, GND/1xRS485, 1xUSB2.0 OTG |
Extension réseau |
| Routage réseau public 4G-5G/intégration WB-NB/LTE, satellite, fibre |
Extension vidéo |
| HDMI/SDI/CVBS à faible latence, 4K/2K/1080P/720P/D1 |
Indicateur d'état de la liaison |
| Rouge fixe - Le réseau n'est pas connecté |
Rouge clignotant - Démarrage/non connecté au réseau
Vert fixe - Le réseau est connecté
Vert clignotant - PTT vocal est désactivé
Indicateur de liaison RSSI |
| Vert fixe - La qualité de la liaison est excellente |
Bleu fixe - La qualité de la liaison est bonne
Jaune fixe - La qualité de la liaison est moyenne
Violet fixe - La qualité de la liaison est légèrement moins bonne
Rouge fixe - La qualité de la liaison est médiocre ou la liaison est désactivée
Interface de gestion/ |
|
Interface de contrôle
Gestion de réseau basée sur le Web/GUI, interface de développement secondaire API/SNMP
|
|
