| Général |
| Plateforme SDR, forme d'onde |
9363 ou 9361+7Z020, MANET de réseau mobile |
| Technologie MIMO |
Codage espace-temps, diversité de réception, formation de faisceau TX / RX |
| Sensibilité de réception |
-103dBm@5MHz BW |
| Largeur de bande du canal |
Réglage 1,25/2,5/5/10/20MHz ; Prend en charge la transmission et la réception avec différentes largeurs de bande de canal, réalisant une large bande et une bande étroite mixtes |
| Débit de données |
1-70 Mbps (20 MHz BW) Adaptatif, QoS |
| Mode de modulation |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptatif (réglage fixe en option) |
|
Puissance de sortie RF
(Prise en charge TPC, contrôle de la puissance de transmission, réglable de 1 dBm)
|
0,25 Watts x2 ; 0,5(1) Watts x2 ; 1 Watts x2 ; 2 Watts x2 ; 4(5) Watts x2 ; 10 Watts x2 ; 20 Watts x2
|
|
Saut unique
Distance de communication
|

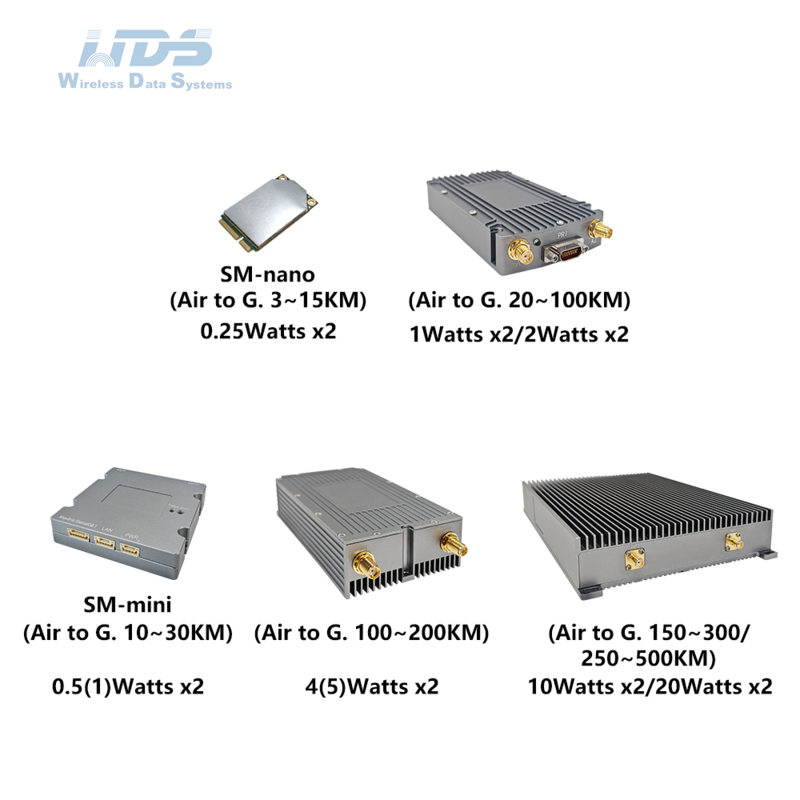

Air vers G. 3-15 KM, 0,25 Watts x2 ; 10-30 KM, 0,5 Watts x2 ; 20~50 KM, 1 Watts x2 ; 50~100 KM, 2 Watts x2 ; 100~150 KM, 4 Watts x2 ; 100~200 KM, 5 Watts x2 ; 150~300 KM, 10 Watts x2 ; 250~500 KM, 20 Watts x2 |
| Mode |
Point à point/point à multipoint/multipoint à multipoint sans centre distribué, couche 2 ou 3 du routage dynamique, relais multi-sauts, étoile/ligne/réseau/hybride |
| Délai d'un seul saut |
En moyenne 10 mS (20 MHz BW) |
| Cryptage |
DES, AES128/256, SM4, SNOW3G/ZUC en option, cryptage par puce/carte TF personnalisé ou machine de cryptage externe |
| Mode anti-brouillage |
Sélection de canal par balayage de spectre manuel/Sélection de fréquence intelligente améliorée en bande complète (conscience du spectre)/Saut de fréquence adaptatif en bande complète FHSS/Mode itinérance, anti-interférence multi-niveaux |
|
Local/
Gestion à distance
|
Fréquence de fonctionnement, largeur de bande du canal, ID du réseau, paramètres de puissance de transmission et autres, balayage du spectre, affichage en temps réel et enregistrements statistiques de la topologie du réseau, force du champ de liaison, rapport signal/bruit, trafic de téléchargement et de téléversement, distance des nœuds, carte électronique de positionnement GPS/BD/GLONASS, surveillance de la température/tension/brouillage, mise à niveau du logiciel. Silence à distance et réveil en option |
| Autres |
Le temps de démarrage est inférieur à 28 secondes, et le temps d'accès/de mise à jour/de basculement du réseau est inférieur à 1 seconde
Il n'y a aucune limite à la capacité utilisateur d'un seul système (256 nœuds ou plus) et au nombre de sauts dans les réseaux Mesh (données 15+ sauts, voix 10+ sauts, vidéo 8+ sauts). La perte de bande passante totale pour trois sauts et plus est inférieure à 70 %. Suivi automatique de la porteuse, adapté à un écart de fréquence Doppler de ±6 kHz, prend en charge la communication mobile à des vitesses supérieures à 7 200 kilomètres par heure (6 Mach, 2 000 mètres par seconde)
|
| Bandes(300 M-6 GHz/Uper C-X-Ku personnalisable. Même fréquence ou fréquence différente de TDD, 2T2R en bande unique) |
| BANDE |
Plage de fréquences |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| Bande L (GHz) |
1,0-1,2/1,1-1,3/1,3-1,5/1,5-1,7/1,6-1,8, 1,0-1,5/1,1-1,6/1,2-1,7/1,3-1,8/1,6-2,3/1,7-2,4/1,8-2,2* |
| Bande S (GHz) |
2,0-2,2/2,2-2,4/2,3-2,5/2,5-2,7/2,7-2,9/3,2-3,4/3,4-3,6/3,6-3,8, 1,9-2,7/2,0-2,7/2,1-2,7/2,7-3,6* |
| Bande C (GHz) |
4,4-5,0/5,25-5,85, 4,2-5,2/5,5-6,0/6,4-7,2* |
| |
(Remarque : la puissance RF, les dimensions et le poids sont différents) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Environnemental |
| Température de fonctionnement |
-40℃ ~+80℃ |
| Niveau de protection |
IP66, IP67/IP68 Personnalisé |
| Mécanique |
| Taille/Poids |

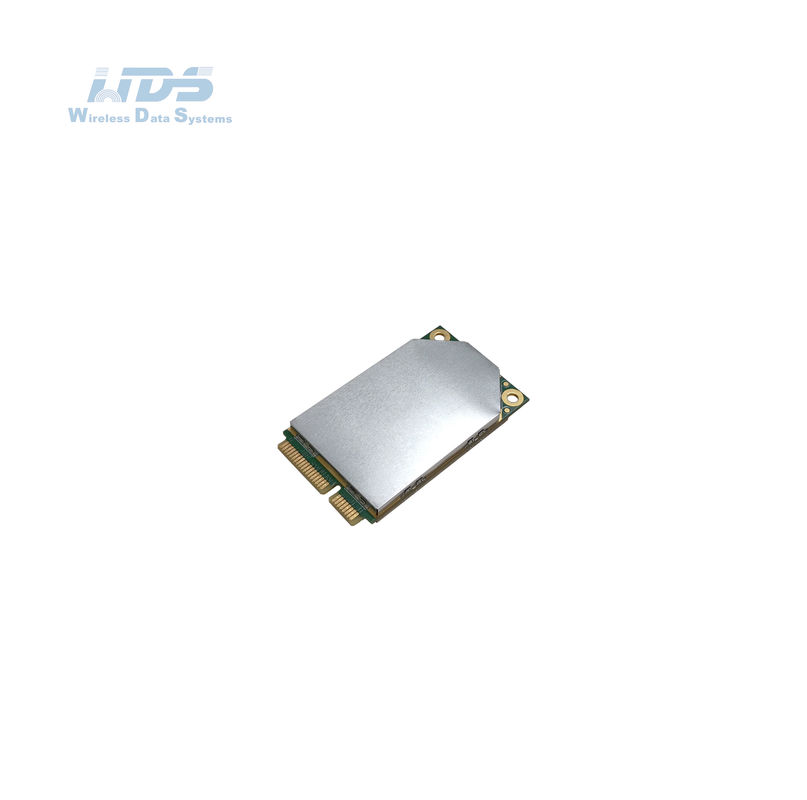

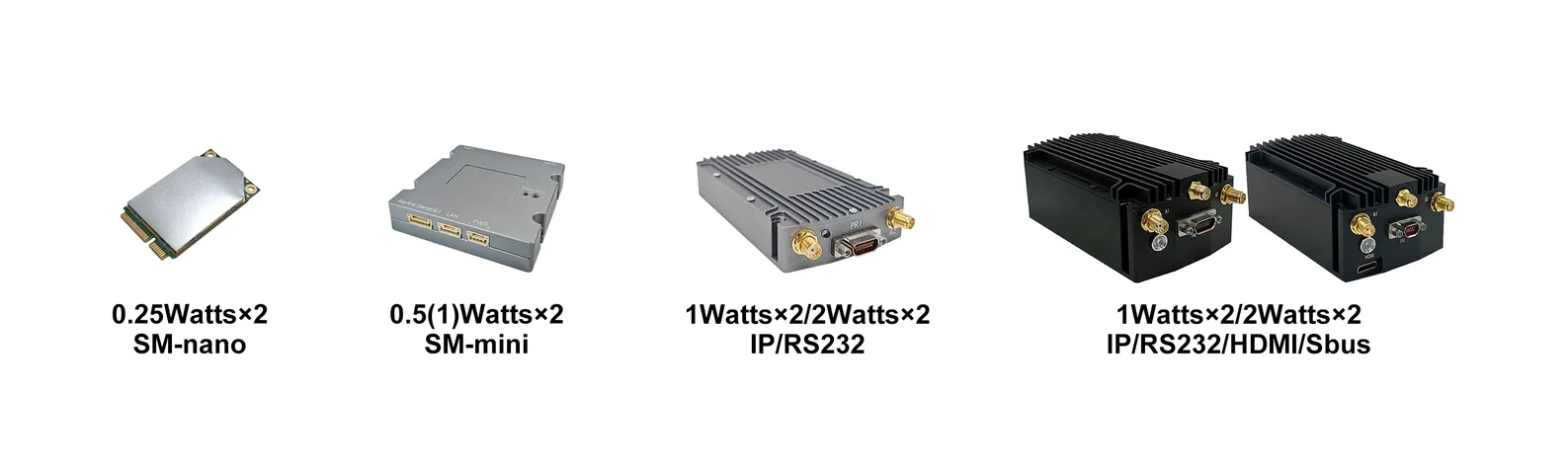

5,1x3,0x0,7 cm/14 g, radio aéroportée 0,25 Watts x2, SM-nano

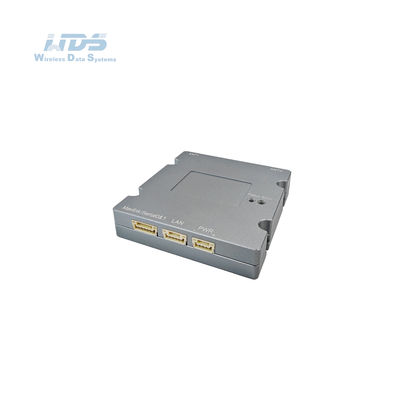

6,0x4,8x1,1 cm/46 g, radio aéroportée 0,5(1) Watts x2, SM-mini

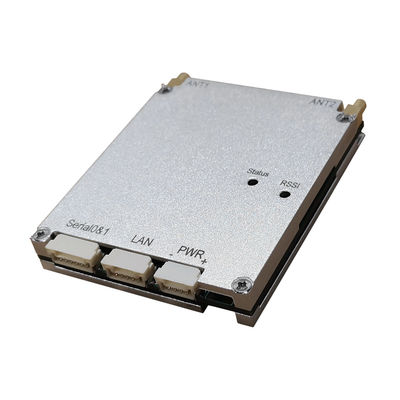

6,0x5,8x1,3 cm/60 g, radio aéroportée 0,5(1) Watts x2, SM-mini

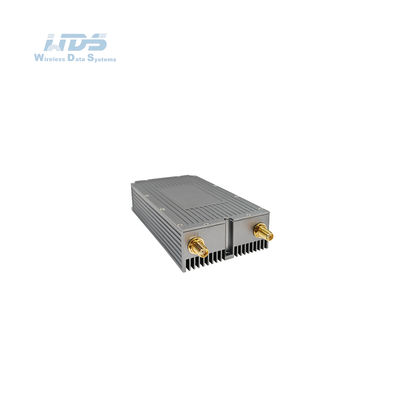

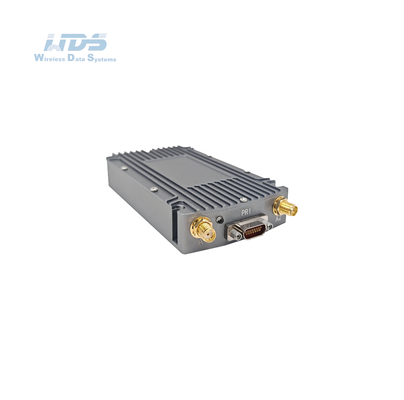

11,7x6,2x2,0 cm/160 g, radio aéroportée 1(2) Watts x2 - Gris fer

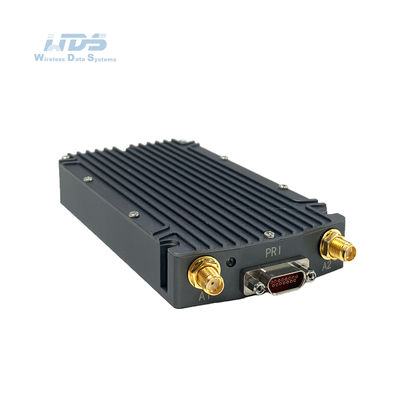

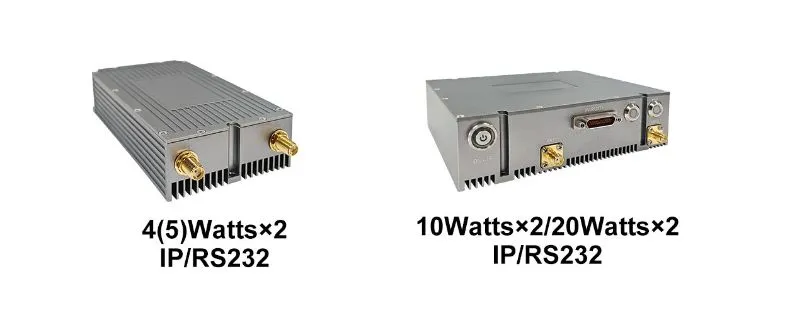

13,8x6,2x2,7 cm/225, radio aéroportée 4(5) Watts x2 - Gris fer

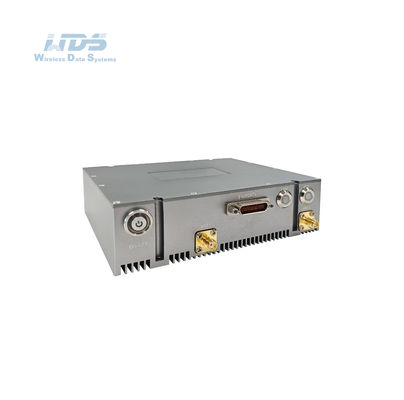

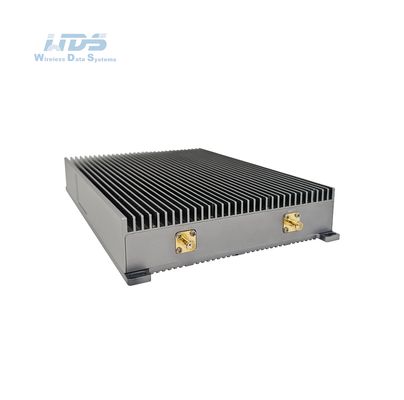

12,8x13,4x3,8 cm/598 g, radio aéroportée 10 Watts x2/20 Watts x2 - Gris fer

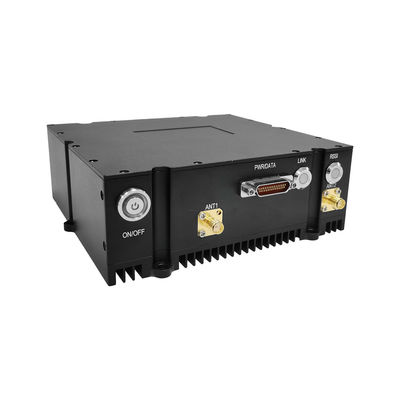

14,2x14,0x5,0 cm/962 g, radio aéroportée 10 Watts x2/20 Watts x2 - Noir
|
| Installation/Couleur |
4 trous de montage/Noir, Gris fer, Vert armée en option |
| Alimentation |
| Tension d'alimentation |
3,5-5 VCC, 0,25 Watts x2, SM-nano
9-32 VCC, 0,5 Watts x2, SM-mini
9-39 VCC, 1 Watts x2
12-36 VCC, 2 Watts x2/4(5) Watts x2
18-32 VCC, 10 Watts x2/20 Watts x2
|
| Consommation d'énergie |
Fonctionnement 1-2 A/Veille 0,5-1 A@3,5-5 V, 0,25 Watts x2, SM-nano
Fonctionnement 0,3-0,5 A/Veille 0,2-0,3 A@12 V, 0,5 Watts × 2, SM-mini
Fonctionnement 1-2 A/Veille 0,5-0,7 A@12 V, 1 Watts × 2/2 Watts × 2
Fonctionnement 2-4 A/Veille 0,5-0,7 A@12 V, 4(5) Watts × 2
Fonctionnement 3-6 A/Veille 0,7-0,9 A@16,8 V, 10 Watts × 2
Fonctionnement 6-10 A/Veille 0,7-0,9 A@20 V, 20 Watts × 2
|
| Sélection de l'alimentation |
Alimentation par batterie à verrouillage rotatif ou câble principal |
| Piles |
10/6 heures pour 114/77,7 Wh |
| Interface |
| Interface de base |
2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP, GPS/BD, RS232/TTL (UART), Sbus/Bluetooth, 1,2-230,4 Kbps, entrée CC |
|
Appuyer pour parler/
Interface auxiliaire
|
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Extension réseau en option |
Routage réseau public/4G LTE, intégration WB-NB, fibre, satellite |
| Extension vidéo en option |
HDMI/SDI/CVBS à faible délai, 4K/2K/1080P/720P/D1 |
| Indicateur d'état de la liaison |
Rouge fixe - Le réseau n'est pas connecté
Rouge clignotant - Démarrage/non connecté au réseau
Vert fixe - Le réseau est connecté
Vert clignotant - PTT vocal est désactivé
|
| Indicateur de liaison RSSI |
Vert fixe - La qualité de la liaison est excellente
Bleu fixe - La qualité de la liaison est bonne
Jaune fixe - La qualité de la liaison est moyenne
Violet fixe - La qualité de la liaison est légèrement moins bonne
Rouge fixe - La qualité de la liaison est mauvaise ou la liaison est désactivée
|
|
Interface de gestion/
Interface de contrôle
|
Gestion de réseau basée sur le Web/GUI, API pour l'interface de développement secondaire/SNMP |
