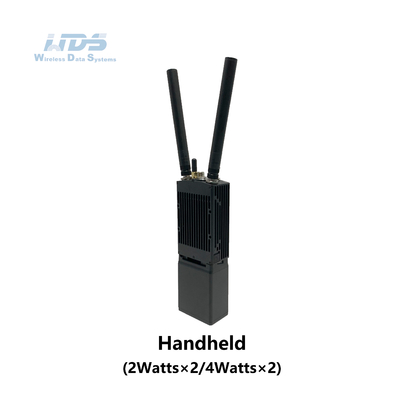

NBMesh Cofdm émetteur vidéo sans fil Mimo module

La radio/module de réseau à bande étroite de la série NBmesh convient aux scénarios de réseaux distribués où le taux de service n'est pas élevé, la distance de transmission est longue,et la portée de transmission est basée sur le relais multi-hopLa topologie est un réseau multi-hop, composé de plusieurs nœuds de distribution.Convient pour les utilisateurs à intégrer dans différents types d'équipements terminaux, afin d'obtenir une transmission de données à longue distance stable et fiable.
Caractéristiques:
1- Relais multi-hop, réseau efficace
2Faible vitesse, haute sensibilité.
3Fréquence de bande UHF/L/S
4. 2/4/10/20 Watts de puissance RF
5Port série/port réseau, voix/emplacement
6Le saut de fréquence de l' intelligence
Radio/module en treillis à bande étroite de la série NBMesh, support de routage dynamique point-à-point, point-à-multipoint et multipoint-à-multipoint, transmission de données sans fil par relais multi-hop, utilisé dans les grappes de drones,commandement de contrôle d'incendie armé, sauvetage d'urgence, commandement de communication d'urgence, communication maritime en formation de navire, prévention des incendies de forêt, communication en réseau auto-organisée.
Résultats:
1Longue distance de transmission, forte capacité anti-entrave
2Adaptabilité à un environnement mobile
3. La couche d'application prend en charge tous les types de terminaux d'application de port série/port réseau
4. Prise en charge du déploiement rapide, du changement dynamique de la topologie du réseau, de l'auto-organisation sans mise en réseau central et de la transmission multi-hop
5. sensibilité de réception allant jusqu'à -117 dBm@250KHz BW
6. capacité de transmission de données adaptative, pouvant sélectionner adaptivement le mode de modulation et le mode de codage en fonction des changements environnementaux et effectuer une transmission de données à débit adaptatif
7- Des capacités de réseau flexibles et efficaces, prise en charge du protocole TDMA, du protocole CSMA,scénarios de services de mesure et de contrôle centralisés avec plus de 6 sauts et services vocaux
8. Pas besoin de configurer l'adresse IP et le pilote, compatibilité transparente avec TCP de niveau supérieur, protocole UDP, peut réaliser la voix, les fichiers et autres données d'interaction transparente

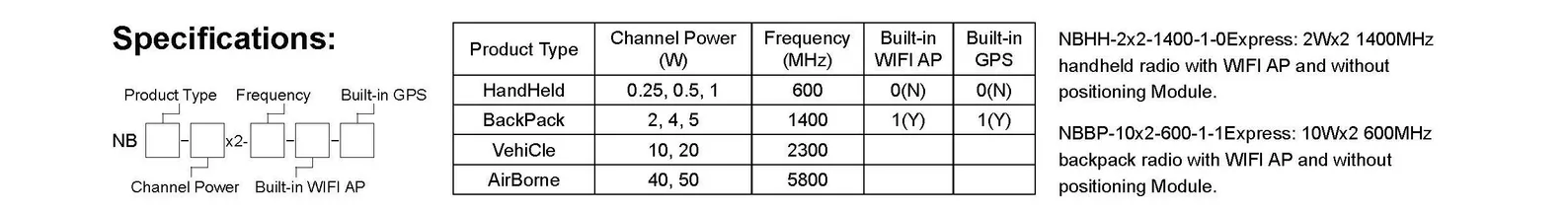

NBMesh spécifications de réseau radio à bande étroite

Plateforme DTS, forme d'onde	9363+7Z020, Réseau mobile MANET
Technologie MIMO	Codification espace-temps, réception de la diversité, formation de faisceau TX/RX
Fréquence (70M-6GHz personnalisable)	Les fréquences de fréquence de fréquence UHF sont les suivantes: 360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) L bande ((1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz) ou La bande S est constituée de deux bandes (par exemple, 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz) La bande C est de 4,4-5,0/5,25-5.85, 4,2-5,2/5,5-6,0*GHz)
Largeur de bande du canal	250k/500k/1MHz ((Antenne double)
Sensitivité	-117 dBm@250 KHz
Mode de modulation	BPSK/QPSK/16QAM (adaptatif), OFDM ((Antenne double)
Taux de transmission des données aériennes (Antenne unique) Une double antenne)	50-250 kbps@250 kHz ((Antenne à double antenne) 125 à 500 kbit/s@500 kHz ((Antenne double) 250-1000 kbps@1MHz ((Antenne double)
Mode multi-accès	Les États membres doivent respecter les dispositions suivantes:
Chaîne RF	Le nombre d'heures d'arrêt est calculé en fonction de la fréquence d'arrêt.
Transmettre de la puissance	0.25/0.5/1/2/4 ((5)/10/20/40 ((50) Watts ((Antenne double) 2/10 watts ((Antenne unique)
Le single hop Distance de communication	30 à 100 km (LOS), 1 à 30 km (zone urbaine)
Mode de travail	Point-à-point/Point-à-multipoint/Multipoint-à-multipoint, routage dynamique/Relé multi-hop, étoile/ligne/réseau/hybride
Des connecteurs	Port série (point-à-point bidirectionnel, point-à-point-multiple unidirectionnel) / Port réseau (unicast, multicast, diffusion) / Voix, emplacement (diffusion)
Délai de saut unique	Moyenne de 7 mS (1MHz BW)
Le chiffrement.	DES, AES128/256, SNOW3G/ZUC en option, chiffrement par carte à puce/TF personnalisé ou machine de chiffrement externe
Mode anti-entraînement	Sélection manuelle du canal de balayage du spectre, sélection intelligente de fréquence améliorée à bande complète ((connaissance du spectre) /Full band adaptive hopping de fréquence FHSS/Roaming mode optionnel
Le secteur local Gestion à distance	fréquence de fonctionnement, bande passante du canal, identifiant du réseau, puissance de transmission et autres paramètres, numérisation du spectre, affichage en temps réel et enregistrements statistiques de la topologie du réseau,rapport signal/bruit de la force du champ de liaison, téléchargement et téléchargement du trafic, distance entre les nœuds, carte électronique GPS/Beidou, surveillance de la température/tension/interférences, mise à niveau logiciel.
Autres	Le temps de démarrage est inférieur à 28 secondes et le temps d'accès/mise à jour/transition réseau est inférieur à 1 seconde. Il n'y a pas de limite à la capacité d'utilisateur d'un seul système (256 nœuds ou plus) et au nombre de sauts dans les réseaux Mesh (sauts de données 15+, de voix 10+, de vidéo 8+).La perte totale du taux de transmission pour plus de trois houblons est inférieure à 70%. Suivi automatique des porteurs, adapté à une déviation de fréquence Doppler de ±6 kHz de décalage de fréquence, prend en charge la communication mobile à des vitesses supérieures à 7200 kilomètres par heure (6 Mach, 2000 mètres par seconde).
Taille du réseau/ Capacité à plusieurs sauts	Réseau unique Plus de 256 nœuds/15 sauts
Température de fonctionnement	-40 °C à +80 °C
Niveau de protection	IP66, IP67/IP68 personnalisé
Voltage/consommation électrique	3.5-5VDC/opération 1-2A/standby 0,5-1A@3,5-5V, 0,25Watt x2, NB-nano 9-32VDC/Opération 0,3-0,5A/Standby 0,2-0,3A@12V, 0,5Watt x2, NB-mini Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un système de commande électronique. Le système doit être équipé d'un système de freinage de freinage de freinage de freinage de freinage. La fréquence d'écoulement doit être supérieure ou égale à la fréquence d'écoulement de l'appareil. Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage de freinage.
Sélection de la puissance	L'alimentation électrique par batterie à verrouillage croisé ou par câble principal

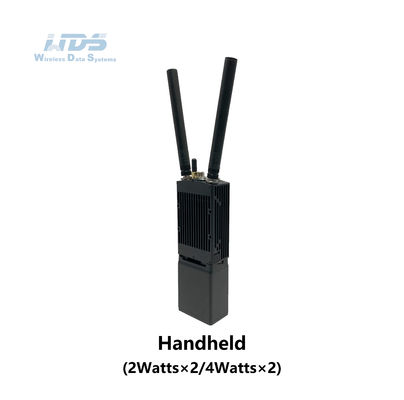

Piles et accumulateurs	8-10/6-8 heures pour 114/77,7Wh (radio portatif) 10 à 12 à 6 à 8 heures pour une batterie au lithium polymère de 427/213Wh (Radio du sac à dos)

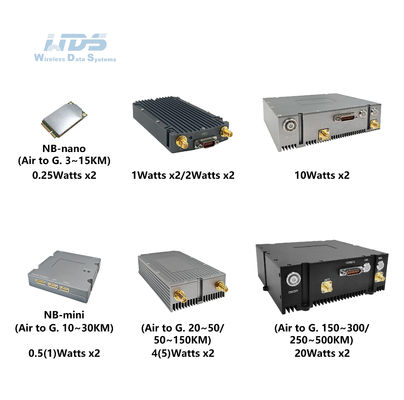

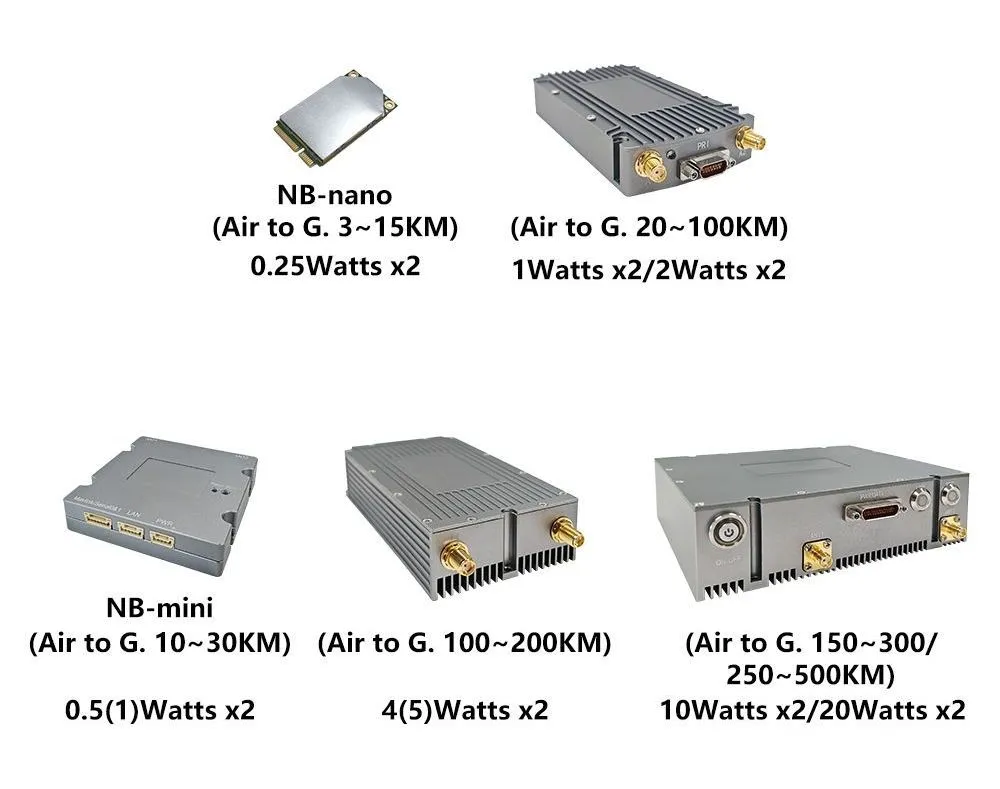

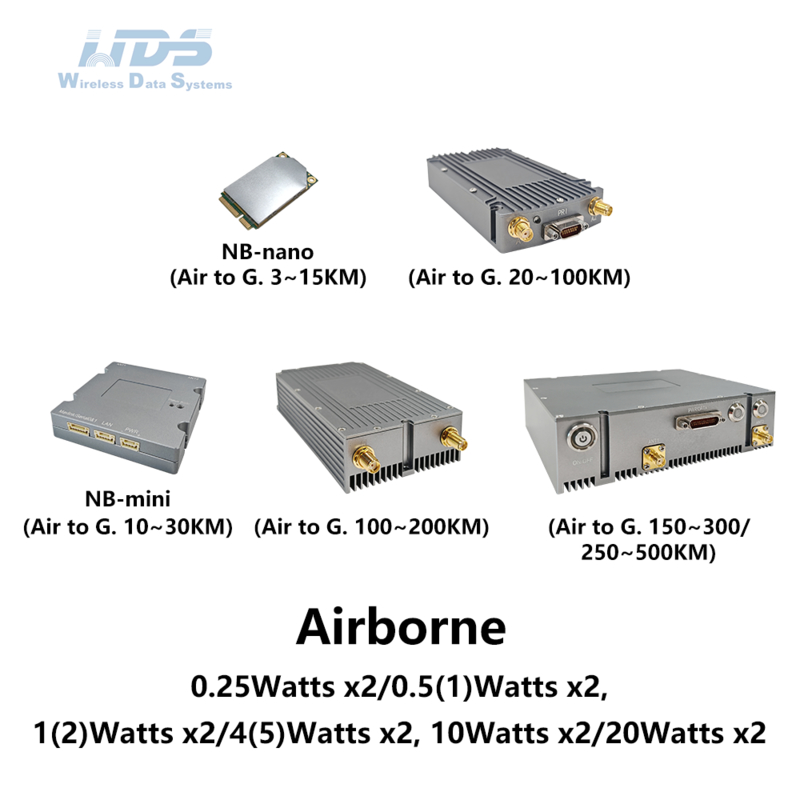

Dimensions/poids	5.1x3.0x0.7cm/14g, 0.25Wx2 double antenne aérienne, NB-nano 6.0x4.8x1.1cm/46g, 0.5(1)Wx2 Double antenne aérienne, NB-mini 6.0x5.8x1.3cm/60g, 0.5 ((1) Wx2 Double antenne aérienne, NB-mini 11.7x6.2x2.0cm/160g, 1(2)Wx2 Antenne à double antenne Airborne-Ferre Grise 13.8x6.2x2.7cm/225, 4(5)Wx2 Antenne à double antenne Airborne-Ferre Grise 12.8x13.4x3.8cm/598g, 10/20watts x2 double antenne en métal gris 14.2x14.0x5.0cm/962g, 10/20watts x2 double antenne dans l'air noir 19.0x6.8x3.8cm/769g, avec une batterie de 11,1V/77,7Wh
Installation et couleur	4 trous de montage/Noir, gris de fer, vert militaire en option
Interface de base	2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD RS232/TTL ((UART), Sbus/Bluetooth, 1,2-230,4 Kbps, entrée en courant continu
Poussez pour parler. Interface auxiliaire	Le système de transmission de l'électricité doit être équipé d'un système de transmission de l'électricité.
Extension du réseau facultative	Routage de réseau public/4G LTE, intégration WB-NB, fibre optique, satellite
Indicateur de statut du lien	Rouge constant - Le réseau n' est pas connecté Clignotant en rouge - Démarrage/non connecté au réseau Vert constant - Le réseau est connecté Clignant en vert - PTT de voix est en panne
Indicateur de lien RSSI	Vert régulier - La qualité du lien est excellente Bleu régulier - La qualité du lien est bonne Jaune régulier - La qualité du lien est moyenne Pourpre régulière - La qualité du lien est légèrement pire Rouge constant - La qualité du lien est mauvaise ou le lien est en panne
Interface de gestion Interface de commande	Gestion de réseau basée sur le Web/GUI, API pour interface de développement secondaire/SNMP

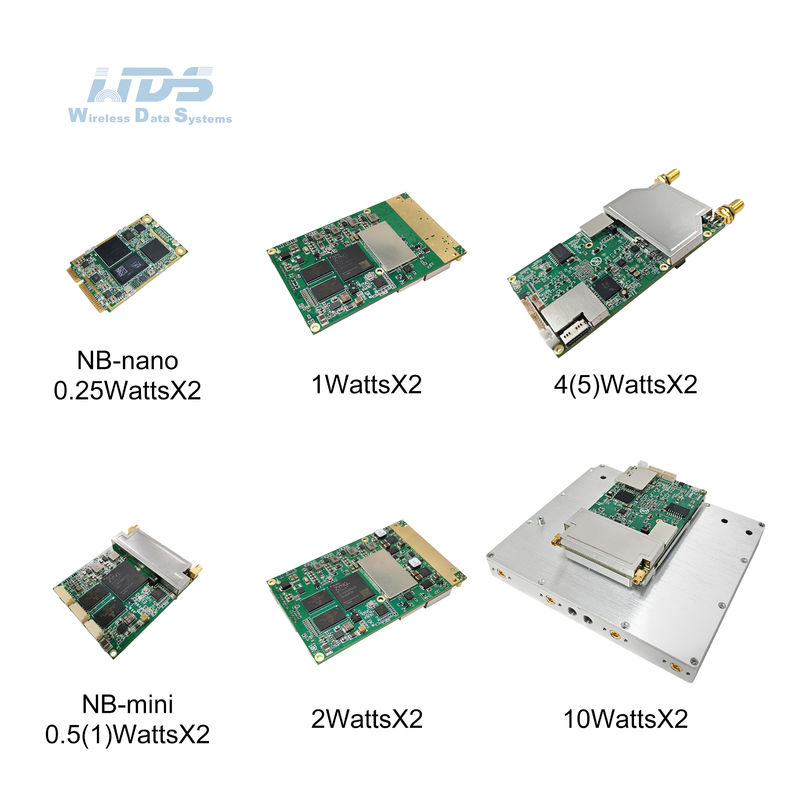

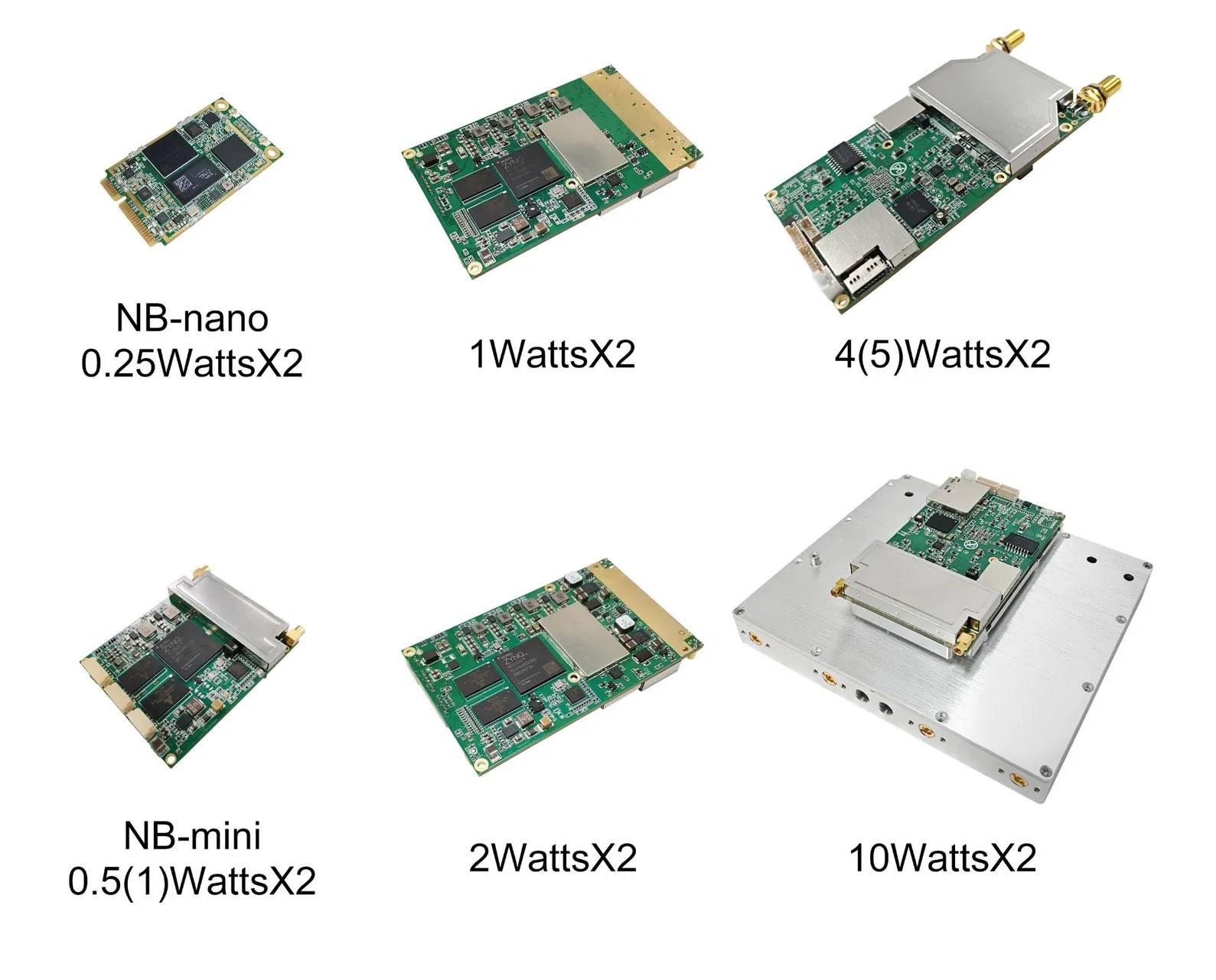

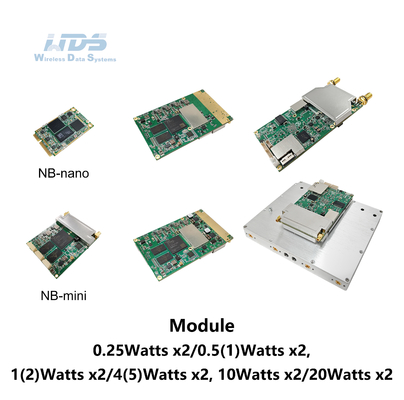

Taille/poids	5.1x3.0x0.6cm/11g, 0,25Wats x2 Module, NB-nano 5.8x4.8x1.0cm/27g, 0.5Watt x2 Module, NB-mini 8.7x5.4x1.0cm/40g, 1Watt x2 Module 8.7x5.4x1.0cm/43g, 2 watts x2/4watts x2 module 11.5x5.4x1.3cm/56g, 5 watts x2 Module 12.7x11.0x3.4cm/524g, 10 ((20) Watts x2 Module



Topologie du réseau Star ITopologie du réseau Star II Topologie du réseau Star III
